Exemplo de distribuição de ponto

Este exemplo aborda interpolação do eixo e redistribuição de pontos dentro de uma região selecionada. O movimento da máquina ferramenta no início de cada segmento do percurso é suavizado através da alteração mais gradual do eixo da ferramenta.

Este exemplo utiliza o modelo impeller.dgk da pasta de Exemplos, e assume que você tenha concluído o exemplo de edição do eixo da ferramenta.

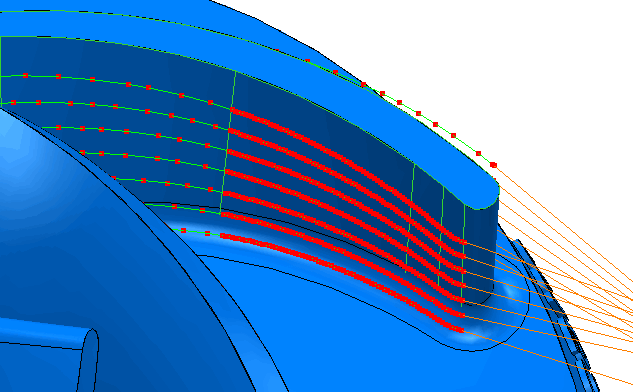

1. Observe o fillet do percurso de lâmina, e selecione guia Percurso > painel Exibir > Exibir > Pontos.



2. Selecione guia Edição de Percurso > painel Editar > Editar Dentro da Região para exibir o diálogo Editar Percurso Na Região.
3. Na guia Selecionar Regiões, selecione Polígono na lista Definir Região por, e selecione Interior na lista Lateral.

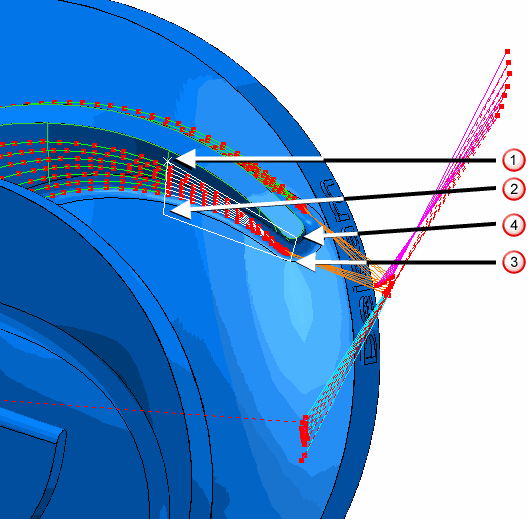

4. Crie um polígono selecionando pontos similares aos pontos , , e abaixo:



5. Clique em Salvar Seleção. As porções selecionadas do percurso tornam-se brancas.

   Caso deseje inserir porções adicionais de percurso, selecione-as primeiro e então clique no botão Salvar Seleção para adicioná-las à seleção atual. Neste caso, você já selecionou a porção necessária.

6. Selecione a guia Especificar Alterações e na lista Tipo de Edição selecione Interpolação do Eixo.
7. Clique no botão Distribuição de Ponto . No diálogo Distribuição de Ponto exibido:
   1. Na lista Tipo de Saída, selecione Redistribuir.
   2. Na caixa Fator de Tolerância, insira 0.5.
   3. Selecione a opção Distância de separação de ponto.
   4. Na caixa Distância máxima, insira 0.5.
   5. Na caixa Fator de Malha, insira 0.1.
   6. Selecione a opção Limitar comprimento máximo do triângulo.
   7. Na caixa Comprimento máx. de triângulo, insira 1.0.
   8. Clique em Aceitar para fechar o diálogo Distribuição de Ponto.

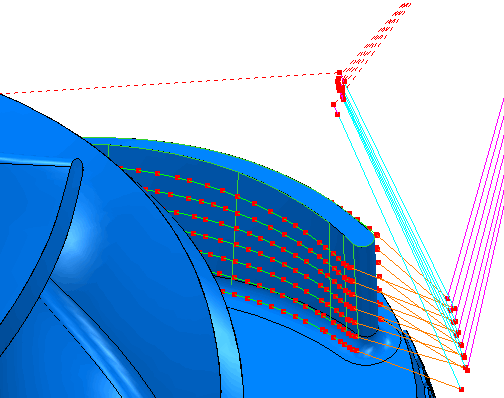

8. No diálogo Editar Percurso Na Região, clique em Aplicar para criar os pontos adicionais.
