Exemplo de edição do eixo da ferramenta

Este exemplo aborda as diferentes opções disponíveis para edição do eixo da ferramenta utilizando o modelo Impeller.dgk disponível na pasta de Exemplos.

O percurso a ser editado precisa ser criado. Este exemplo utiliza um percurso de usinagem de superfície, que é então trimado de forma que o fillet final quase vertical da lâmina permaneça não-usinado.

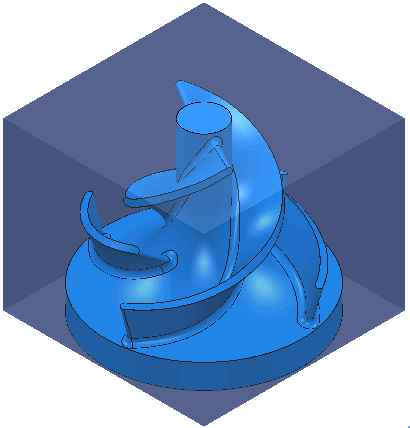

1. Calcule um Bloco e crie uma Fresa de Topo de 10 mm.
2. Selecione a lâmina de separação .

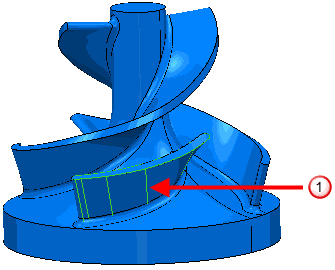

3. Selecione guia Início > painel Criar Percursos > Percursos para exibir o diálogo Seletor de Estratégia.
4. Na categoria Acabamento, selecione Acabamento de Superfície.
5. Na página Acabamento de Superfície > Padrão configure Canto Inicial como Máx U Máx V.
6. Na página Eixo Ferramenta
   1. Configure o Eixo Ferramenta como Aprox/Inclinação.
   2. Configure Inclinação como -70.

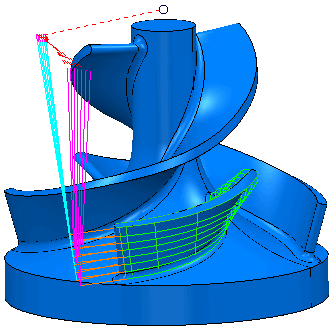

7. Clique em Calcular.



8. Clique em Fechar.

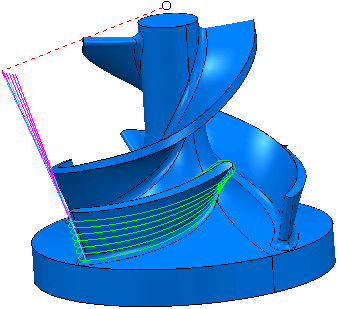

9. Para limitar o percurso de forma que o fillet na extremidade não seja usinado: No menu de contexto individual de Percurso, selecione Editar > Limitar.
10. No diálogo Limite do Percurso:
    1. Configure Limitar para como Polígono.
    2. Selecione Apagar Original.
    3. Configure Salvar como Exterior.

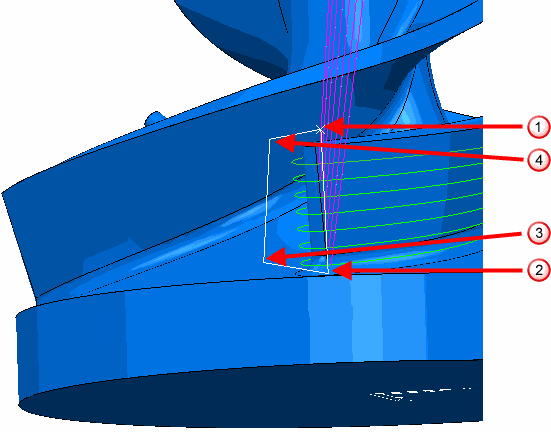

    4. Crie um polígono selecionando pontos similares aos pontos , , e abaixo:



    1. Clique em Aplicar, então clique em Cancelar para trimar o percurso e fechar o diálogo Limite do Percurso.
11. Clique na guia Início > painel Configuração do percurso > Conexões de percurso para exibir a caixa de diálogo Conexões de percurso.
    1. Selecione a guia Entradas.
    2. Configure 1a Escolha como Movimento Estendido.
    3. Configure Comprimento como 30.
    4. Clique em para copiar o Movimento Estendido para a guia Saídas.
    5. Clique em Aplicar, então clique em Aceitar.



Esses exemplos abordam a edição deste percurso de várias maneiras:

• O exemplo Distribuição de Ponto aborda interpolação do eixo da ferramenta para suavizar o movimento da máquina ferramenta numa região específica do percurso.
• O exemplo Edição do Eixo da Ferramenta mostra como modificar o eixo da ferramenta do percurso localmente para obter folga extra.
• O exemplo Seleção Múltipla mostra como selecionar regiões múltiplas de um percurso antes de editar o eixo da ferramenta.
• O exemplo Distância de Combinação mostra como suavizar a transição entre o eixo da ferramenta original e o editado.
