Utilize a página Usinagem plana para especificar como usinar as áreas planas num modelo. Essa página contém o seguinte:
Usinagem plana — Selecione como identificar áreas planas no modelo. Essas opções determinam a posição das Alturas Z.
- Desligado — Quando selecionado, áreas planas não são consideradas. Essa opção desabilita o restante do diálogo.
- Área — Selecione para usinar áreas planas individualmente após usinar um nível principal.
- Nível — Selecione para usinar níveis completos onde um plano é detectado.
Apenas as opções Cortes múltiplos e Tolerância plana estão disponíveis quando você seleciona Nível.
Cortes múltiplos — Selecione para habilitar passos verticais múltiplos ao usinar áreas planas.
- Número de cortes — Insira o número de passos.
- Passo vertical— Insira a distância máxima entre passos sucessivos.
- Passo vertical final — Selecione para especificar uma distância de passo vertical separada para o passo final diferente do passo vertical normal. Por exemplo, você pode desejar um passo lateral geral de 3 mm com um passo vertical final de 1 mm. Isso fornece alguns passos de desbaste seguidos por um passo de acabamento.
Nota: Isso é diferente das alturas Z definidas a partir da área plana do modelo no diálogo Alturas Z de Desbaste onde as alturas Z planas coincidem exatamente com as superfícies planas. Na página Usinagem plana, as alturas Z sofrem offset pela Tolerância.

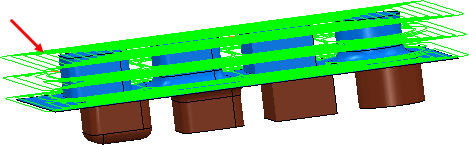

Permitir ferramenta fora do plano — Selecione essa opção para que a ferramenta acesse o exterior da área plana. Isso suaviza o problema de mover a ferramenta ao longo de um canto vivo.
Tolerância de aproximação (unidades de diâmetro da ferramenta) — especifica a aproximação por fora como uma porcentagem do diâmetro da ferramenta.
Tolerância plana — Especifica a tolerância de distância para detecção de superfícies planas. Superfícies com uma altura que varia mais do que esse valor não são detectadas como superfícies planas. Isso permite incluir superfícies com saliências e imperfeições para usinagem plana.
Encontrar planos em triângulos — Selecione para encontrar áreas planas em triângulos assim como superfícies. Quando não selecionado, o PowerMill não considera porções do modelo que contenham triângulos.
Ignorar furos — Selecione para ignorar furos menores que o valor especificado.
- Limiar (unidades de diâmetro da ferramenta) — Especifica quais furos serão ignorados. Por exemplo, com um valor de 2, quaisquer furos até duas vezes o diâmetro da ferramenta serão ignorados.
Movimentos de aproximação
O PowerMill pode se aproximar de uma área plana por fora ou por rampa. Tipicamente, é preferível que o PowerMill se aproxime de uma área plana sem executar rampa, porém nem sempre é possível.
Para aproximar por fora do material e sem a necessidade de utilizar rampa, o PowerMill:
- estende a seção da área plana além do material para dentro de uma área já usinada, e;
- preenche a seção estendida com movimentos de corte.
Estendendo a seção para uma área já usinada, a máquina ferramenta pode ser aproximar da área plana em espaço livre. O PowerMill somente estende uma seção da área plana se a seção estendida:
- apresentar uma margem externa que a máquina ferramenta possa aproximar.
- não invadir o modelo.
- for larga o suficiente para sofrer suavização de perfil com sucesso.
- puder alcançar uma área já usinada dentro da distância de um diâmetro da ferramenta.
Caso a seção estendida não satisfaça os critérios, o PowerMill não estende a área plana e em vez disso utiliza um movimento em rampa para se aproximar do percurso.
