Criação automática de uma curva composta

Este exemplo mostra como criar uma curva composta automaticamente clicando numa aresta de superfície.

Utiliza o modelo 5axis_with_holes.dgk da pasta de Exemplos.

1. Selecione guia Padrão > painel Criar > Padrão para criar um novo padrão.
2. Selecione guia Padrão > painel Editar > Editor de Curva para exibir a guia Editor de Curva.

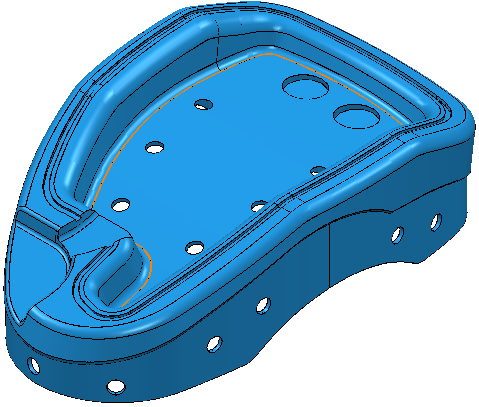

3. Mantenha pressionada a tecla Alt ao selecionar a aresta da superfície próxima a .

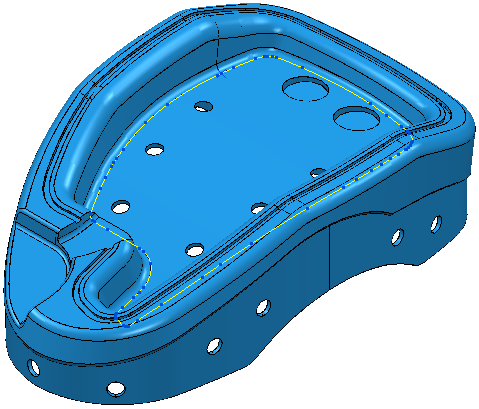

   O PowerMill cria uma curva composta utilizando as opções padrão. A curva resultante é destacada.



   Utilize a tecla Esc ou clique em (ao lado do Indicador de progresso) caso deseje interromper a criação de curva composta.

4. Selecione guia Editor de Curva > painel Finalizar > Aceitar. Isso cria um padrão embutido da curva resultante.
