Para criar furos a partir de pontos de mergulho do percurso

Você pode criar furos a partir de pontos de mergulho de percurso. Este exemplo utiliza o modelo powerdrill.dgk da pasta de Exemplos.

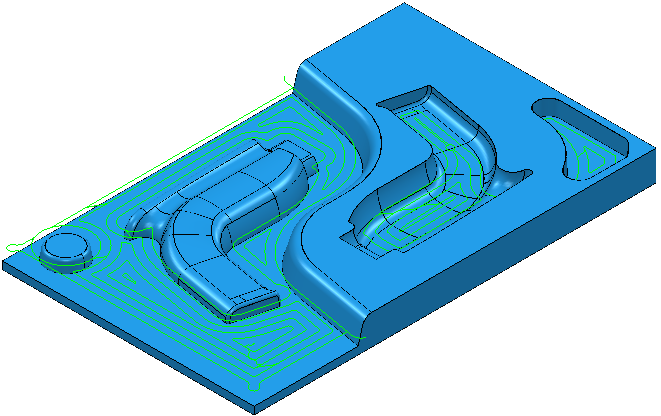

1. Crie um percurso de desbaste por offset.
2. Selecione guia Conjunto de Figura de Furo > painel Furos > Criar para exibir o diálogo Criar Furos.
   1. Configure Criar a partir de como Mergulhos.
   2. Configure Diâmetro superior como 20.
   3. Clique em Aplicar para criar os furos em todos os pontos de mergulho do percurso ativo.

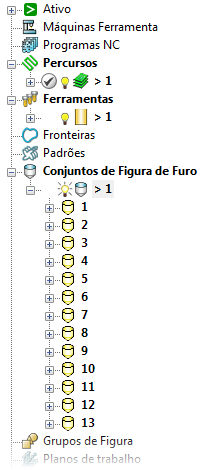

   Observando o Explorer, você pode visualizar os furos recém-criados.
