Utilize a página Padrão para especificar os limites e orientação do percurso. As opções nessa página dependem da estratégia selecionada:
Limites
Ângulo de Azimute — Cada percurso começa no Ângulo inicial e termina no Ângulo final. Os Limites Angulares são medidos em sentido anti-horário em torno do eixo Z, com 0
no eixo X. Essa opção somente está disponível se você configurar Estilo como Circular, Linear ou Radial.
Ângulo de elevação — Define o ângulo inicial, ângulo final e o ângulo entre passos consecutivos. Os valores de elevação são medidos a partir do plano horizontal.

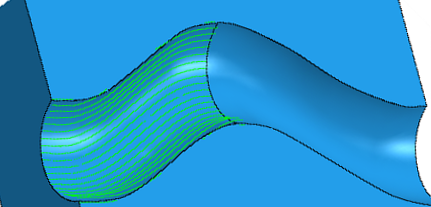

Limites de padrão paramétrico — Selecione para limitar a área de usinagem utilizando os campos Início e Final. Esta opção somente está disponível para acabamento de Projeção de Curva. O exemplo abaixo mostra um Início de 0 e um Final de 0.5:
Altura — Especifique a altura em que cada percurso começa e termina. O percurso adiciona passos laterais sucessivamente até que a altura final seja alcançada.
Largura — Especifique a largura em que cada percurso começa e termina. O percurso adiciona passos laterais sucessivamente até que a largura final seja alcançada.

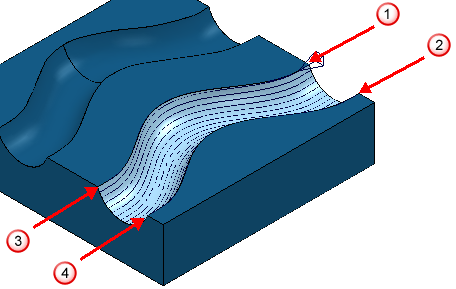

Limites (Distância) — Insira os limites do padrão. Cada passo segue do Início ao Final. O primeiro passo é no Início, adicionando sucessivamente o Passo Lateral até que o Final seja alcançado.
Padrão
Estilo — Selecione um estilo para especificar a forma da projeção de padrão.
- Linear — Cria um padrão de linha.
- Circular — Cria um padrão circular em alturas Z sequenciais, de modo semelhante a acabamento Z constante.
- Espiral — Cria um padrão em espiral.
- Radial — Cria um padrão de linhas que se estendem radialmente para fora a partir de um ponto.
Direção do padrão — Selecione a orientação do padrão. As duas opções disponíveis são U e V (as direções paramétricas da superfície).
- Direção do padrão U:
- Direção do padrão V:
Espiral — cria um caminho em espiral. Isso minimiza o número de subidas da ferramenta e maximiza o tempo de corte, mantendo deflexões e condições de carga da ferramenta mais constantes.
Ordem — Selecione como segmentos de percurso sucessivos são usinados. Para maiores informações, consulte Ordem Raster. Essa opção somente está disponível se você configurar Estilo como Circular ou Linear.
- Unidirecional — A ferramenta corta em apenas uma direção.
- Bidirecional — A ferramenta pode cortar em ambas as direções.
- Bidirecional unido — A ferramenta corta em ambas as direções e segmentos sucessivos do percurso são unidos.
Canto inicial — Selecione o canto onde a usinagem começa. Você pode escolher entre quatro cantos iniciais diferentes.
Mín U mín V
Máx U mín V
Mín U máx V
Máx U máx V
Sequência — Selecione a sequência de segmentos de percurso. Isso pode ser útil durante projeção de linha de formas tais como moldes de garrafa. Essa opção somente está disponível se você configurar Estilo como Circular ou Linear.
- Nenhum — Mantém o movimento tipo raster.
- Fora para dentro — Sequencia os segmentos de percurso para usinar para dentro a partir da região externa do padrão.
- Dentro para fora — Sequencia os segmentos de percurso para usinar para fora a partir da região interna do padrão.
Direção — Especifica a direção rotacional de um padrão em espiral. Essa opção somente está disponível se você configurar Estilo como Espiral.
