Utilize a página Acabamento de perfil em disco para criar um percurso de perfil utilizando uma ferramenta de disco. A aresta da ferramenta, em vez da sua ponta, é conduzida ao longo da superfície. Essa estratégia não irá cortar em ângulos agudos, mas irá retrair, reposicionar e então mergulhar antes de continuar a usinagem.
Curva diretriz — Selecione para que um padrão embutido determine o perfil de usinagem. Isso permite perfilar uma porção específica do modelo, em vez dele todo. Se nenhum padrão embutido estiver selecionado, a superfície selecionada determina o perfil de usinagem.
Criar padrão — Clique para criar um novo padrão vazio.
Padrão selecionado — Selecione um padrão na lista. Se nenhum padrão estiver em exibição, ou
estiver selecionado, então nenhum padrão é selecionado. A lista exibe todos os padrões disponíveis.
Selecionar padrão por clique — Clique para selecionar um padrão clicando na janela gráfica em vez de por nome na lista Selecionar padrão.
Clicar em exibe a guia Selecionar Entidade. Selecione um padrão na janela gráfica para fechar a guia Selecionar Entidade e exibir o padrão no campo Padrão Selecionado.
Capturar curvas — Clique para copiar as curvas selecionadas para o padrão. Isso proporciona uma maneira rápida e poderosa de extrair geometria de curva de um modelo em superfície e copiar para o padrão/fronteira ativa. Para maiores informações, consulte o exemplo de captura de curvas.
Eixo ferramenta
Orientação — Selecione a orientação da haste da ferramenta.

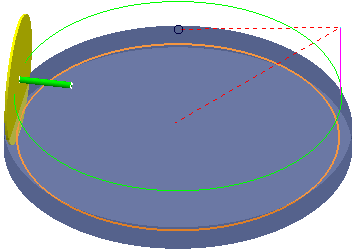

Dentro:
Fora:
Elevação — Insira o ângulo do eixo do disco, a partir da horizontal.

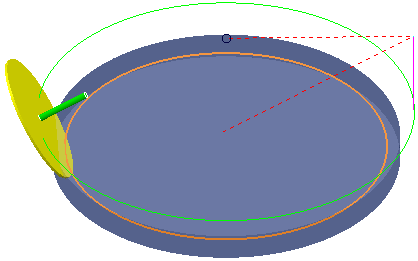

Um ângulo de elevação de 30
Perfil
Profundidade de corte total — Insira a profundidade total.
A Profundidade de Corte,

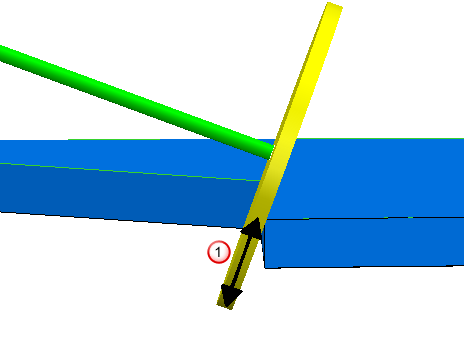

, é medida no plano do disco. Isso significa que a profundidade de corte não é necessariamente ao longo do eixo Z.
Raio mínimo de curvatura — Insira o raio mínimo de curvatura usinável. Quando a curvatura é mais aguda que isso, a ferramenta irá retrair, reposicionar e então mergulhar antes de continuar com a usinagem, removendo assim porções do percurso.
Tolerância — Insira um valor para determinar com que precisão o percurso segue o contorno do modelo.
Direção de corte — Selecione a tecnologia de fresamento.
Selecione uma Direção de Corte entre o seguinte:
- Concordante — Selecione para criar percursos utilizando somente fresamento concordante, onde possível. A ferramenta fica à esquerda da aresta usinada quando visualizada na direção do curso.
- Discordante — Selecione para criar percursos utilizando somente fresamento discordante, onde possível. A ferramenta fica à direita da aresta usinada quando visualizada na direção do curso.
- Qualquer — Selecione para criar percursos utilizando usinagem discordante e concordante. Isso minimiza subidas e curso de ferramenta.
Sobremetal — Insira a quantidade de material a ser deixado na peça. Clique no botão Sobremetal
para separar a caixa Sobremetal em Sobremetal radial
Sobremetal axial
. Utilize para especificar Sobremetal Radial e Axial separados como valores independentes. Valores separados de Sobremetal Radial e Sobremetal Axial são úteis para peças ortogonais. Você pode utilizar sobremetal independente em peças com paredes inclinadas, embora seja mais difícil prever os resultados.
Sobremetal radial — Insira o offset radial com relação à ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em paredes verticais.
Sobremetal axial — Insira o offset com relação à ferramenta, apenas na direção do eixo ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em faces horizontais.
Sobremetal do componente — Clique para exibir o diálogo Sobremetal do componente , que permite especificar os sobremetais das diferentes superfícies.
