Dividir Percurso por Ângulo

Essa guia contém o seguinte:

Ângulo — Essa é a inclinação limite medida a partir do plano XY.

Remover Segmentos Menores Que — Remove segmentos que forem menores em comprimento que o valor inserido aqui. Quanto maior o valor, menor a fragmentação. Esse valor deve normalmente ser definido para um valor semelhante à tolerância de usinagem.

Salvar — Essa lista suspensa oferece três opções:

• Inclinado
• Área rasa
• Ambos:

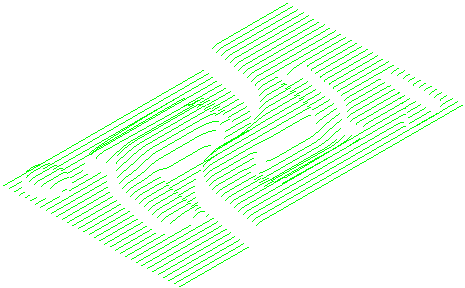

  Este exemplo mostra o efeito da divisão de um percurso por ângulo.



  Na guia Ângulo do diálogo Dividir Percurso:

  1. Configure Ângulo como 30.
  2. Configure Salvar como Ambos
  3. Clique em Aplicar. Os dois novos percursos possuem o mesmo nome que o original com a adição de _1 e _2:

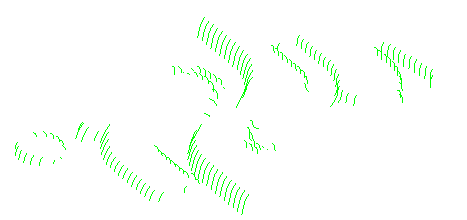

  • _1 contém a porção inclinada:


  • _2 contém a porção rasa:
