Diálogo Inserir e Editar Fillets

Utilize o diálogo Inserir e Editar Filletspara inserir e editar os arcos numa curva composta que contém linhas e arcos.

Selecione guia Ferramentas de Curva > painel Segmentos > Inserir/Editar Fillets para exibir o diálogo Inserir e Editar Fillets.

Nota: Você precisa selecionar uma curva composta contendo apenas arcos e linhas para habilitar essa opção.

Esse diálogo contém o seguinte:

Indicar Raio — Insira o raio do fillet.

Se você selecionar um ponto específico ou centro de arco, o fillet é aplicado apenas a esse ponto ou arco.

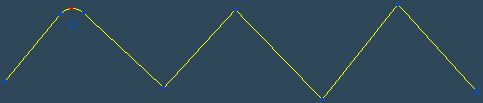

Começando com esta curva:

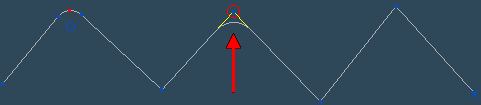

Selecionar um ponto e inserir um raio resulta em:

Se você não selecionar pontos ou arcos, o fillet é aplicado a:

• Qualquer ponto entre duas linhas e qualquer segmento de arco existente, se você selecionar a guia Selecionado.

  Começando com esta curva:

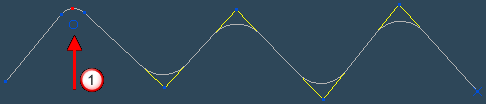

  Na guia Selecionado, inserir um raio resulta em:



  Isso edita o fillet em além de adicionar fillets nos pontos entre as duas linhas.

• Qualquer ponto com uma descontinuidade de tangência, se você selecionar a guia Todas as descontinuidades.

  Começando com esta curva:

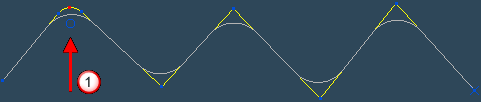

  Na guia Todas as descontinuidades, inserir um raio resulta em:



  O fillet em não é alterado.
