Utilize as opções na guia Movimentos e folgas do diálogo Conexões de percurso para definir os parâmetros de movimento e folga da ferramenta em ligações rápidas.
Essa guia contém as seguintes configurações:
Outras opções
Movimentos de Aproximação e Retração
Utilize as opções para definir os movimentos de retração inicial e aproximação final dentro de ligações rápidas.
Ao Longo — Selecione a orientação das ligações.
- Eixo ferramenta — Os movimentos de retração e aproximação apresentam a mesma orientação que o eixo da ferramenta.

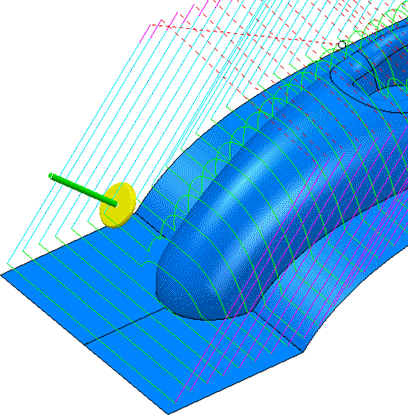

- Normal de contato — Os movimentos de aproximação e retração são normais ao ponto de contato (ou normais à Entrada/Saída). Isso pode ser útil para fresas em disco onde mover ao longo do eixo da ferramenta pode não ser possível (por exemplo, em contra-saída).
Para utilizar esta opção, normais de contato precisam ser armazenadas com o percurso.
- Tangente — Os movimentos de retração e aproximação são tangentes ao percurso.
Os movimentos de retração e aproximação são tangentes ao percurso.
- Radial — Os movimentos de retração e aproximação são perpendiculares ao eixo da ferramenta e à direção tangente do percurso.
Para utilizar esta opção, normais de contato precisam ser armazenadas com o percurso.
Distância de retração mínima — Insira o comprimento mínimo do movimento de retração inicial. O movimento é automaticamente estendido para evitar invasões e colisões se necessário.
Mínima distância de aproximação — Insira o comprimento mínimo do movimento de aproximação final. O movimento é automaticamente estendido para evitar invasões e colisões se necessário.
Estender automaticamente — Selecione para estender os movimentos de aproximação e retração ao longo da direção especificada para alcançar a área segura. Isso define o caminho de retração inteiro para a área segura e o caminho de aproximação inteiro a partir da área segura como unidirecional.
- Comprimento máximo — Insira o comprimento máximo da extensão automática. Utilize essa opção para limitar a extensão em casos onde um movimento na direção especificada irá alcançar a área segura, mas somente após uma distância excessiva. Por exemplo, quando um eixo ferramenta está próximo do eixo X, e a área segura é um plano normal ao eixo Z.

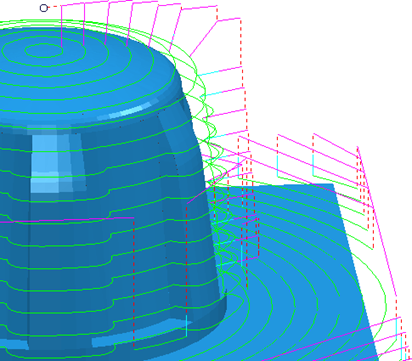

Este percurso apresenta Movimentos de Aproximação e Retração configurados como 0:

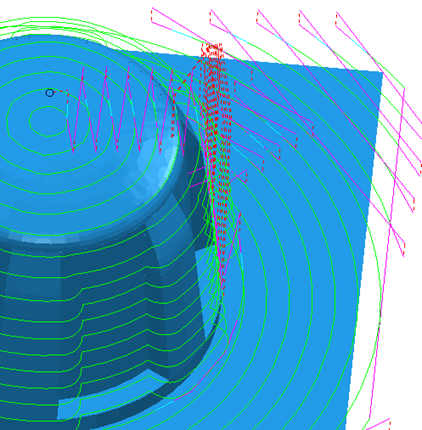

Este percurso apresenta Estender Automaticamente selecionado:

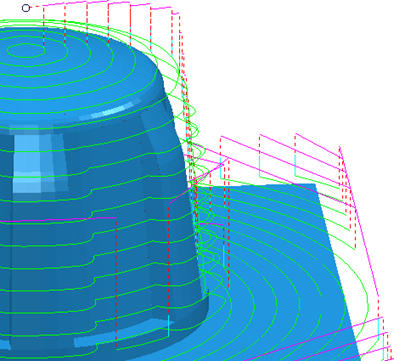

Este percurso apresenta Estender Automaticamente não selecionado e uma distância de Retração e Aproximação de 10:

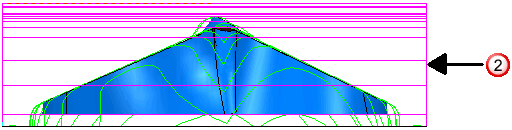

Retração ao longo do eixo ferramenta.

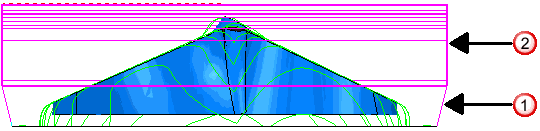

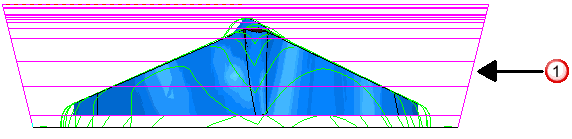

Retração normal ao plano seguro.
Distância de mergulho incremental
Utilize as opções para definir a referência de medição e comprimento da distância de mergulho utilizada em ligações incrementais e rasantes.
Distância — Insira a distância acima do início de um segmento de percurso na qual interromper um mergulho rápido e iniciar uma aproximação controlada no percurso.
Medir a partir de — Selecione como medir a distância especificada.
- Altura Z Anterior — Mede as distâncias incrementais para movimentos de mergulho e aproximações em rampa com relação à Altura Z que se encontra acima do início do segmento do percurso (altura Z anterior). Uma Distância de 2 resulta em:
Essa opção somente está disponível para percursos de desbaste.
- Ponto do Percurso — Mede as distâncias incrementais para movimentos de mergulho e aproximações em rampa com relação ao início do segmento do percurso (altura Z atual). Uma Distância de 2 resulta em:
Movimentos rasantes planos
Utilize as opções para definir a posição e orientação do plano utilizado para ligações rasantes.
Usar com área segura não plana — Selecione essa opção para utilizar uma superfície rasante plana. Essa opção somente está disponível para percursos com áreas seguras esféricas ou cilíndricas.
Plano — Selecione uma opção na lista para definir a orientação do plano rasante:
- Automático — O plano rasante é normal à direção Z do percurso.
- Interpolado — O plano rasante é normal ao vetor a meio caminho entre as direções do movimento de retração e o inverso da direção de aproximação.
- Área segura — O plano rasante é paralelo à área segura. Essa opção somente está disponível para percursos com uma área segura plana.
- Z do Plano de Trabalho — O plano rasante é normal à direção Z de um plano de trabalho existente, selecionado do campo Plano de Trabalho.
Plano de trabalho — Selecione um plano de trabalho a partir do qual orientar o plano rasante. Esta opção somente está disponível se você configurar plano como Z do Plano de Trabalho.
Ajuste de Arco em Movimentos Rápidos
Quando essa opção não está selecionada, movimentos rápidos são lineares e formam ângulos retos com os movimentos de ligação:
Quando essa opção está selecionada, movimentos rápidos são curvados e formam arcos com os movimentos de ligação. O raio do arco é controlado pelo campo Raio do Arco (UDF):
Utilize as opções para inserir arcos nos cantos de movimentos de ligação conforme a ferramenta executa movimento rápido ao longo da peça. Isso evita mudanças repentinas de direção e é útil em usinagem em alta velocidade.
Raio arco (unidades de diâmetro da ferramenta) — Insira o raio do arco utilizado para substituir os cantos.
Folgas
Utilize as opções para definir as folgas utilizadas ao definir ligações rasantes e ao ajustar movimentos de aproximação e retração para evitar invasões.
Folga axial — Insira uma folga necessária ao longo do eixo ferramenta.
Folga radial — Insira uma folga necessária na direção radial da ferramenta.
Outras opções
Verificação de invasão — Selecione essa opção para que o PowerMill verifique todas as entradas, saídas e ligações quanto a invasões.
Aplicar mov. rápidos — Clique para salvar suas alterações e recalcular a primeira aproximação, última retração e todas as ligações que apresentarem movimentos rápidos com relação à área segura e às novas configurações de movimento rápido.
Aplicar — Clique para aplicar os valores ao percurso atualmente ativo.
Aceitar — Clique para aceitar os valores e fechar o diálogo.
Cancelar — Clique para fechar o diálogo sem atualizar as entradas, saídas e ligações.
