Utilize a área Ângulo Fixo, na guia Definição do diálogo Eixo Ferramenta, para fixar o ângulo de azimute ou elevação da ferramenta.
-
Ângulo fixo — Selecione se você está fixando o ângulo de Azimute ou Elevação. O efeito dessa opção é visível quando você selecionar guia Percurso > painel Exibir > Exibir > Eixos Ferramenta.

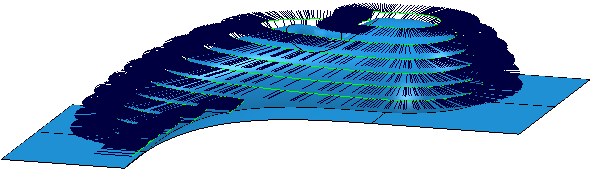

Eixo ferramenta configurado como Vertical e Ângulo Fixo configurado como Nenhum resulta em:

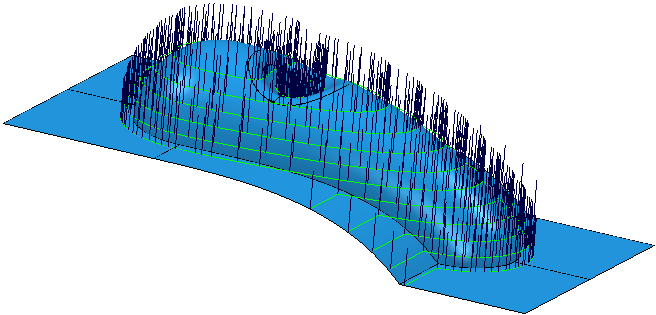

Eixo ferramenta configurado como Vertical e Ângulo Fixo configurado como Elevação com valor de 45
resulta em:
-
Ângulo — Insira o ângulo do eixo ferramenta fixado.
Nota: Evasão automática de colisão e limites do eixo ferramenta podem substituir o ângulo especificado aqui.
-
Configuração de eixo rotativo — O campo somente-leitura exibe o sistema de coordenadas que o PowerMill utiliza para fixar o ângulo do eixo ferramenta, se o Ângulo Fixo estiver configurado como Azimute ou Elevação. Para especificar o plano de trabalho utilizado pelo PowerMill, selecione uma opção de configuração de eixo rotativo na página Máquina ferramenta de um diálogo de estratégia. O efeito dessa opção é visível quando você selecionar guia Percurso > painel Exibir > Exibir > Eixos Ferramenta.
- Configure Eixo da ferramenta Vertical.
- Na lista Ângulo Fixo, selecione Elevação.

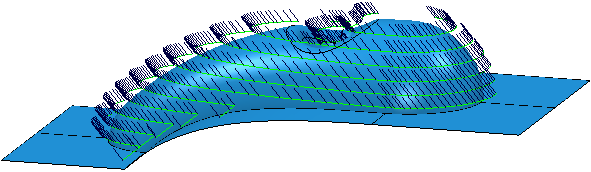

- Na caixa Ângulo Fixo, insira 0. Isso produz:
- Configure Eixo da ferramenta Vertical.
- Na lista Ângulo Fixo, selecione Elevação.
- Na caixa Ângulo Fixo, insira 0.

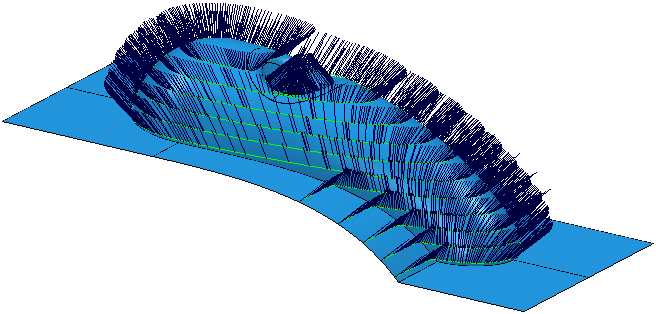

- Na página Máquina ferramenta, na área Configuração de eixo rotativo, selecione Substituir plano do percurso. Selecione um plano de trabalho criado rotacionando por 30 em torno do eixo X. Isso produz:
Nesse exemplo, parte do percurso é removida, caso contrário a ferramenta iria invadir a peça.
Quando você utiliza Eixo Ferramenta Vertical, o azimute é indefinido. Porém, para fixar a elevação, um azimute é necessário. Nesse exemplo, o azimute é definido como 90 a partir da direção de curso. Outros tipos de Eixo Ferramenta apresentam um azimute definido.
