Este exemplo mostra como criar um offset de distância total. O exemplo simula o efeito de um suporte da ferramenta sem que um esteja definido. Isso é útil ao executar simulação de máquina ferramenta, pois a máquina ferramenta monta a ferramenta (e o suporte) no ponto de conexão da ferramenta.
- Selecione guia Máquina Ferramenta > painel Arquivo > Importar para carregar a máquina ferramenta.
- Selecione a guia Simulação e selecione o Percurso (ou Programa NC) que você deseja simular na lista do painel Caminho de Simulação > Entidade.
- Selecione a ferramenta que você deseja simular na lista do painel Caminho de Simulação > Ferramenta.
A opção Ferramenta permite criar uma simulação com uma ferramenta diferente daquela originalmente utilizada para criar o percurso. Por exemplo, a ponta da ferramenta poderia ser exatamente igual à da ferramenta utilizada para criar o percurso original, mas agora com haste e suporte definidos.

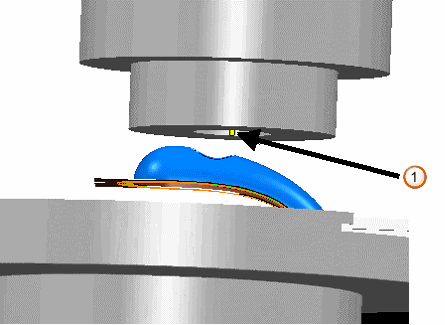

Se você não definir um suporte, somente a ferramenta é exibida:

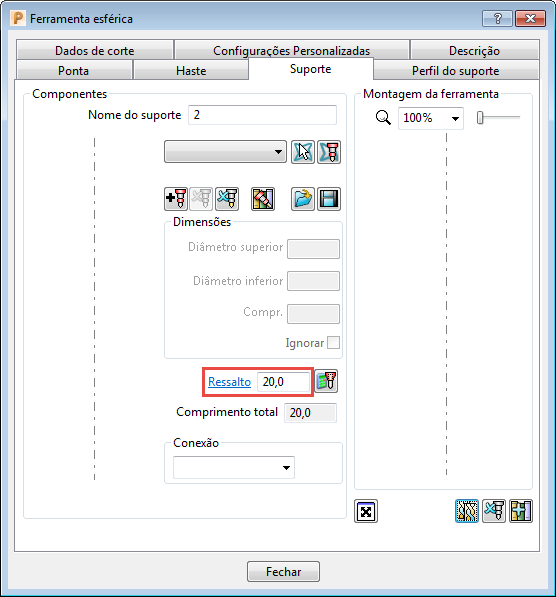

— Ferramenta - A fim de simular o efeito de ter um suporte definido, você precisa editar a definição de ferramenta. No menu de contexto individual, selecione Configurações e então selecione a guia Suporte.

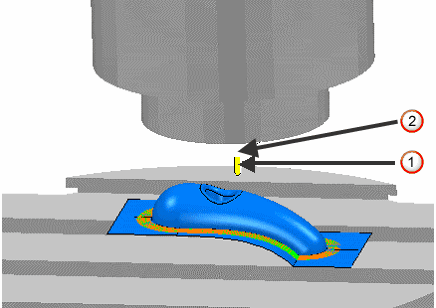

- Insira um valor de Ressalto que seja equivalente ao comprimento do suporte. Isso define o comprimento protuberante da ferramenta da face de medição da máquina. Clique então no botão Fechar. Isso exibe a ferramenta e o ressalto.
— Ferramenta
— Ressalto
Nota: Desse modo, o campo Ressalto na guia Suporte do diálogo Ferramenta é utilizado como um valor de Offset de Distância Total na simulação de máquina ferramenta.
