Este exemplo mostra como combinar usinagem Vortex com corte escalonado para remoção rápida de material.
Como usinagem Vortex corta com a lateral da ferramenta, é destinada a ferramentas de metal duro, porém outros tipos de ferramentas podem ser adequadas para Vortex. Essas ferramentas trabalham melhor quando executam cortes profundos com um passo lateral relativamente pequeno.

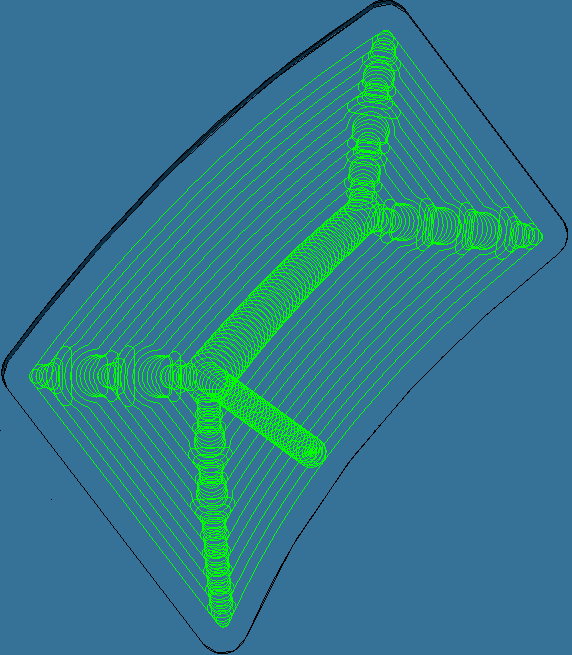

Para usinar de maneira efetiva ao utilizar grandes profundidades de corte, é preciso assegurar que o ângulo de ataque da ferramenta nunca exceda o valor especificado. Isso elimina carga excessiva na ferramenta e todos os cortes de largura completa. O PowerMill consegue isso introduzindo movimentos trocoidais para evitar que a ferramenta exceda o valor máximo de ataque.

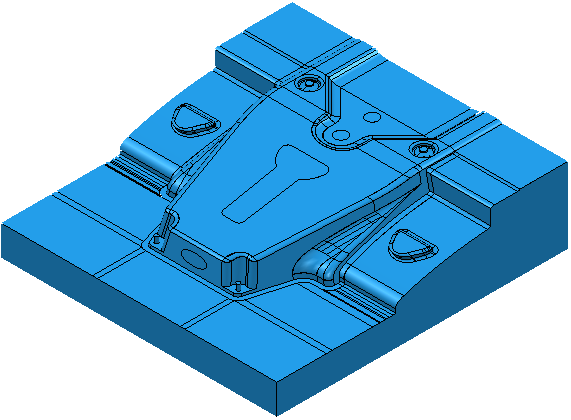

Utilizando o modelo Mould_Core.dgk da pasta de Exemplos.

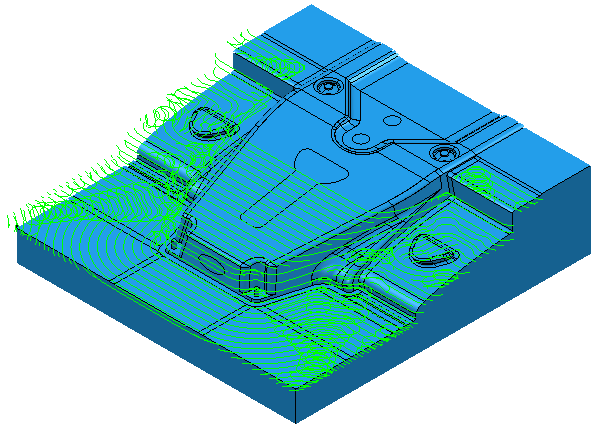

Criando um percurso Vortex sem corte escalonado.

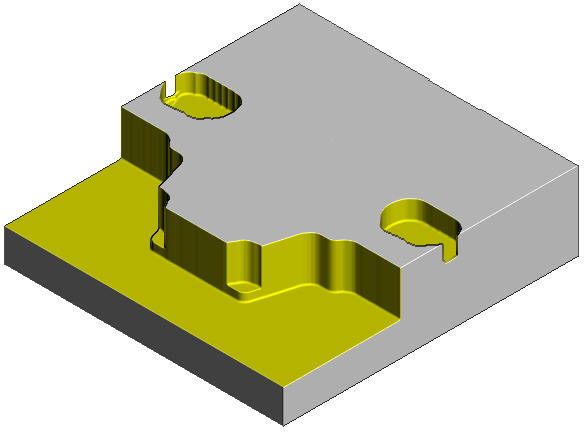

Isso remove grandes quantidades de material rapidamente, mas deixa grandes terraços de material não usinado na peça.

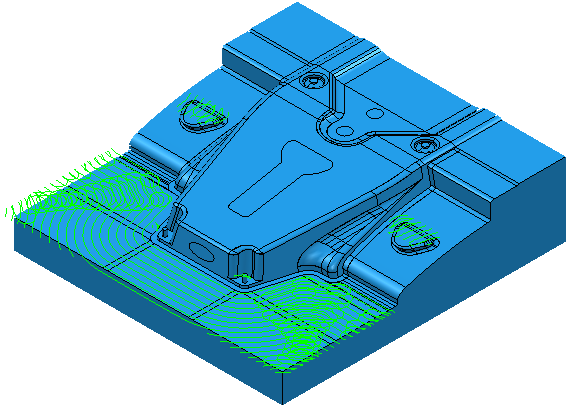

O tamanho desses terraços pode ser minimizado utilizando as opções de Corte escalonado.

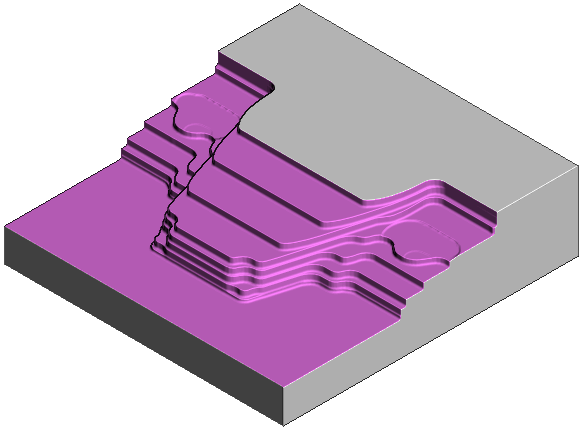

Isso insere camadas extras de usinagem acima na peça. Observando um detalhe da vista lateral:
Passo Vortex original
Passos de corte escalonado
Mais do excesso de material é usinado.
