Você pode criar uma curva composta utilizando arestas de superfície. Curvas não são necessárias para criar uma curva composta.
Com a barra de ferramentas Criar Curva Composta em exibição, a posição onde a superfície é selecionada afeta:
- a direção padrão da curva composta.
- a superfície utilizada para criar essa seção da curva composta.

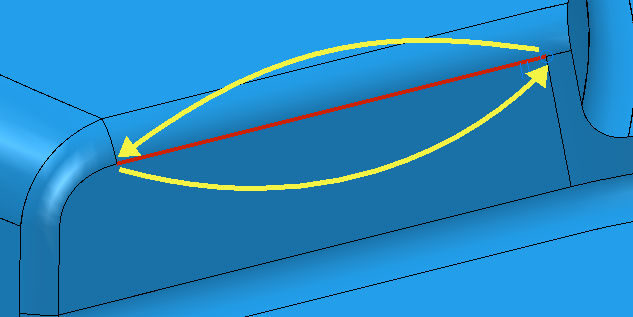

A direção de avanço aponta para o canto da superfície mais próximo do ponto de seleção. Selecionar uma superfície no ponto
cria o ponto inicial no canto inferior direito da superfície fillet (
) e a extremidade da curva atual no canto inferior esquerdo desse fillet (
). A curva utilizada para criar a curva composta é a aresta da superfície do fillet.

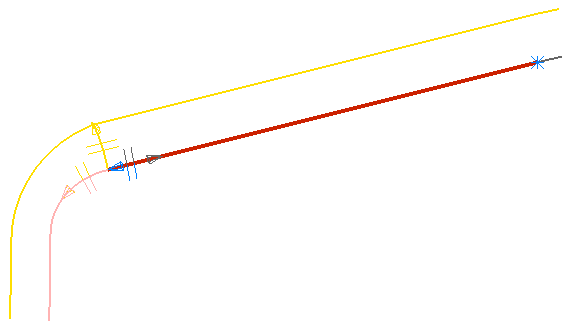

A visualização é mais fácil se você ocultar o modelo sombreado:

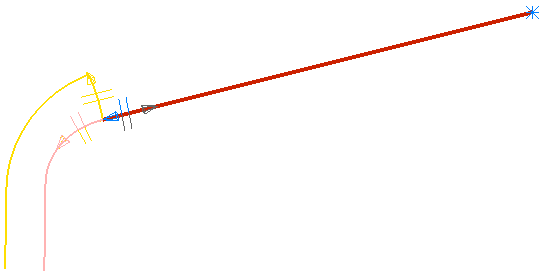

Se você selecionar a superfície em torno de
, a curva composta tem a mesma aparência, mas a curva utilizada para criar a curva composta é a aresta de superfície da face vertical.
Se você selecionar a superfície em torno de
, o PowerMill seleciona a superfície que considerar mais adequada. O programa analisa as p-curves das superfícies subjacentes e então seleciona a superfície com a menor probabilidade de produzir uma curva 'facetada'. Por exemplo, a aresta de um cilindro produz uma curva de melhor qualidade que um círculo trimado de um plano. Por exemplo, se você selecionar um postiço ou cavidade no modelo powerdrill.dgk, o PowerMill não seleciona o plano trimado.

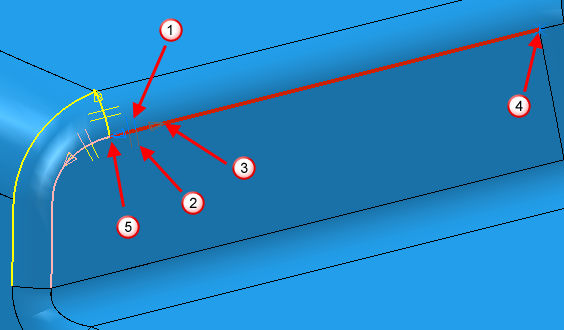

- O asterisco azul (*) indica o ponto inicial da curva composta.
- A seta azul indica o ponto final atual da curva composta.
- Para estender ou alterar sua curva composta, clique na próxima curva, ou utilize os botões de reprodução.
Quando você tiver criado a curva composta, clique em
ou
para aceitar ou cancelar a criação de curva.
- A curva vermelha indica a extensão atual da curva composta.
- A curva cor-de-rosa indica a direção que o PowerMill segue se você clicar em
, ou
. Você também pode selecionar essa direção clicando na curva cor-de-rosa.
- A curva amarela e marcadores de superfície indicam direções alternativas e superfícies alternativas que o PowerMill utiliza para criar a próxima seção da curva composta. Para selecionar uma opção amarela, clique na curva amarela ou marcador de superfície apropriados.
- A seta cinza indica uma solução possível, porém pouco provável. Clicar na seta permite criar uma curva composta com um ponto inicial no canto inferior direito da superfície fillet que segue ao longo do canto inferior esquerdo do fillet e então retorna para o ponto inicial seguindo a aresta da superfície vertical.
