Utilize a página Inclinação plana para usinar áreas planas inclinadas em todas as orientações e confinar o percurso a um intervalo angular.
Usinar planos inclinados — Selecione para usinar áreas planas em todas as orientações. Caso contrário, somente áreas planas perpendiculares à orientação da ferramenta serão usinadas.
Plano de trabalho — Selecione um plano de trabalho a partir do qual os ângulos planos inclinados são calculados.
Limites de ângulo de elevação — Permite confinar o percurso dentro de um intervalo angular. Áreas planas com uma inclinação menor que o ângulo Inicial e uma inclinação maior que o ângulo Final não são incluídas no cálculo de percurso. Os ângulos de 0 a 90 graus referem-se a planos inclinados que têm um ângulo de saída positivo, e os ângulos de 0 a -90 graus referem-se a planos inclinados que têm um ângulo de saída negativo.
O grupo Filtragem permite evitar a usinagem de pequenas áreas planas como chanfros ou pequenos passos.
Limiar de largura mínima — Especifica a largura de superfícies planas que deve ser evitada. Por exemplo, especificar um valor de 2 mm evita chanfros que tenham 2 mm de largura.

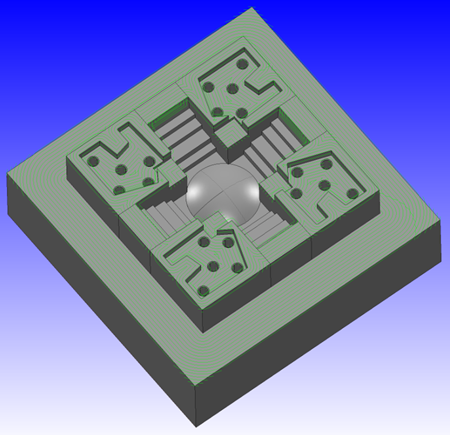

No exemplo abaixo, Limiar de largura mínima está configurado como 0 mm, que usina todas as superfícies planas:
Configurar um Limiar de largura mínima de 20 mm exclui todos os pequenos passos que têm menos de 20 mm de largura:
Somente superfícies inteiras — Somente usina superfícies que são completamente planas. Faces planas com arestas curvas não são usinadas.
