Utilize sombreamento cinemático para exibir uma imagem em que o sombreamento depende da direção de eixo dos movimentos de corte. A peça é sombreada em uma cor ao cortar numa direção positiva e em outra cor ao mover numa direção negativa. Isso é útil em usinagem multi-eixo pois inversão de eixo geralmente causa marcas na superfície. A inversão de eixo depende da máquina ferramenta carregada. Utilize sombreamento cinemático em conjunto com uma máquina ferramenta.
Selecione guia Simulação > painel ViewMill > Sombreamento > Cinemático para exibir o diálogo Sombreamento Cinemático.
Isso mostra os eixos da máquina ferramenta. Clique num botão de eixo para exibir os movimentos positivos e negativos:

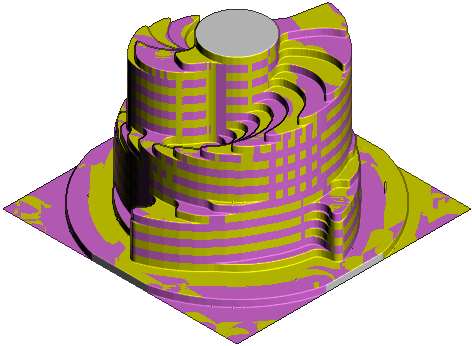

- X — Clique para sombrear movimentos positivos e negativos do eixo linear X em cores diferentes:

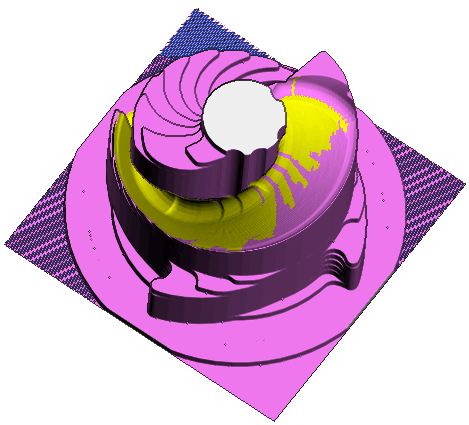

- Y — Clique para sombrear movimentos positivos e negativos do eixo linear Y em cores diferentes:

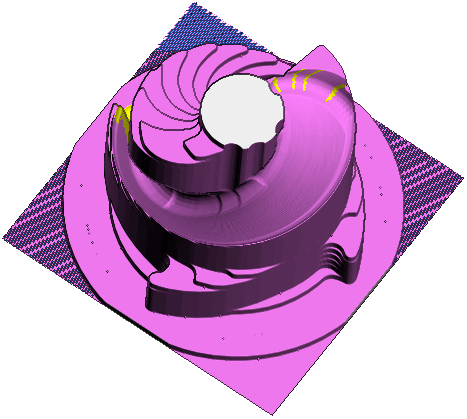

- Z — Clique para sombrear movimentos positivos e negativos do eixo linear Z em cores diferentes. Isso pode ser utilizado para mostrar onde a ferramenta está mergulhando no material:
- A — Clique para sombrear movimentos positivos e negativos do eixo rotativo A em cores diferentes:
- E — Clique para sombrear movimentos positivos e negativos do eixo rotativo E em cores diferentes:
Nota: Se uma máquina 6-eixos for simulada, um botão de eixo adicional com a letra de endereço apropriada é exibido.
