Para criar uma figura de cavidade retangular:
- Selecione guia Grupo de Figura > painel Editar > Editor de Figura.
Um Grupo de Figura é criado e a guia Editor de Figura é exibida.
- Selecione guia Editor de Figura > painel Criar Figuras 2D > Cavidade > Retangular.

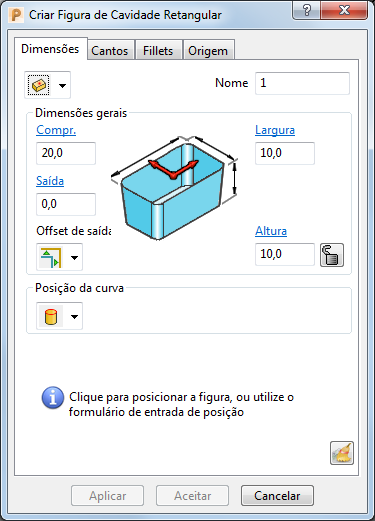

O diálogo Criar Figura de Cavidade Retangular é exibido.
- Clique na janela gráfica para inserir a figura.
Essa funcionalidade somente está disponível para figuras de face ilimitada, circular e retangular. Para figuras de face delimitada, ranhura e de forma livre, você precisa selecionar uma curva existente a partir da qual criar a figura.
- Insira um Nome para a figura.
- Utilize as opções no diálogo ou utilize as alças gráficas para modificar as propriedades da figura.
As opções e alças gráficas disponíveis variam dependendo do tipo de figura sendo criada.
- Clique em Aceitar para criar as figuras e fechar o diálogo.
- Selecione guia Editor de Figura > painel Finalizar > Aceitar para salvar a figura criada e fechar a guia Editor de Figura.
