O eixo ferramenta secundário permite limitar o ângulo segundo o qual uma ferramenta pode ser posicionada ao cortar um percurso multi-eixo. No entanto, nem sempre é imediatamente óbvio como converter os limites angulares da máquina ferramenta com os ângulos de PowerMill e Elevação do PowerMill. Isso aborda configurações básicas de máquina com diferentes limites angulares.
A configuração dos eixos rotativos varia amplamente. Porém, as diferenças entre várias delas são relativamente pequenas, e existem na verdade somente três configurações de máquina fundamentalmente diferentes:
- Mesa — Mesa
- Cabeçote — Cabeçote
- Cabeçote — Mesa

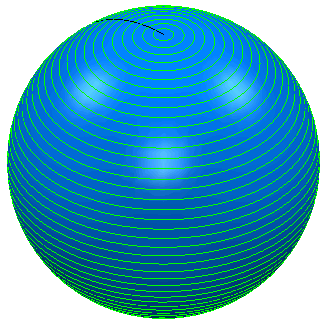

Este exemplo mostra como transpor os limites angulares na máquina ferramenta para os limites de Azimute e Elevação na guia Limites no diálogo Eixo da Ferramenta. Todos esses exemplos utilizam uma esfera com um percurso de Projeção de Superfície. Sem limites secundários de eixo da ferramenta, a esfera inteira é usinada.
Selecione Traçar Limites para visualizar a porção usinável, nesse caso a esfera inteira.
