Criando um bloco com uma superfície de referência

Este exemplo mostra o efeito de utilizar uma superfície de referência ao criar um bloco. Utiliza o modelo Hub.dgk da pasta de Exemplos.

1. No menu de contexto Modelos, selecione Importar Superfícies de Referência.
2. Abra o modelo RefSurface.dgk na pasta de Exemplos.



3. Clique na guia Início > painel Configuração do percurso > Bloco > Bloco para exibir a caixa de diálogo Bloco.
   1. Configure Definido por como Cilindro.
   2. Desmarque Incluir superfícies de referência.
   3. Selecione Mostrar.
   4. Clique em Calcular.

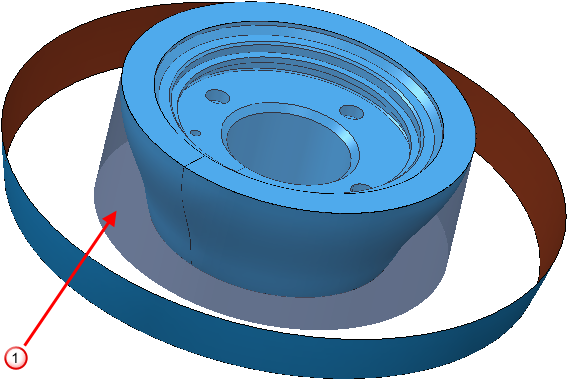

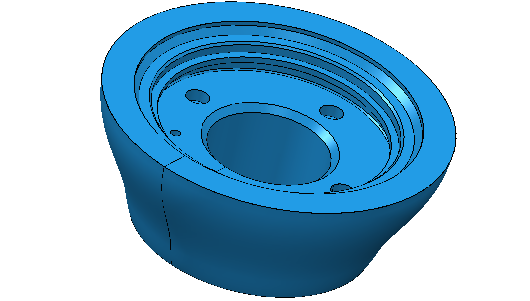

   Bloco excluindo superfície de referência.

4. No diálogo Bloco:
   1. Selecione Incluir superfícies de referência.
   2. Clique em Calcular.

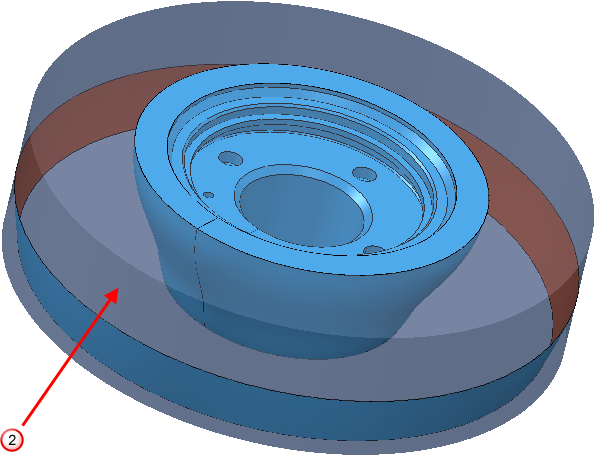

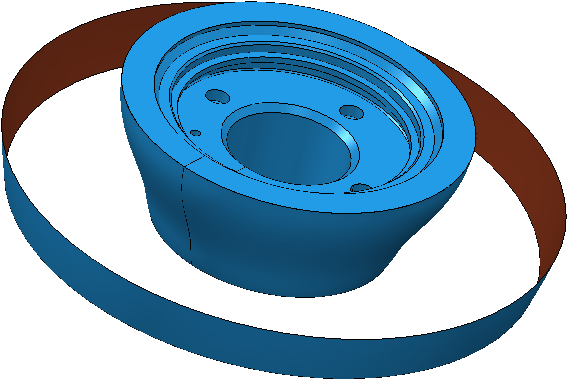

   Bloco incluindo superfície de referência
