Utilize a página Desbaste de camada para criar um percurso fatiando o modelo numa altura Z específica e então criando um passo de offset ou raster nessa altura Z.
Camadas — Selecione como definir a camada.
- Fronteira — Cria a camada a partir da fronteira atual. A altura Z está na coordenada Z de uma fronteira 2D ou na coordenada máxima Z numa fronteira 3D.
- Padrão — Cria a camada a partir do padrão atual. A altura Z está na coordenada Z do padrão 2D ou na coordenada máxima Z num padrão 3D.
- Arquivo — Importa as camadas de um arquivo de figura DUCT. Insira o caminho do arquivo ou clique em
e selecione o arquivo.
- Percurso — Extrai os dados de camada do percurso ativo.
- Plano — Cria as camadas nas áreas planas. As áreas planas são determinadas pelas opções selecionadas na página Usinagem plana.
Editor de Camada — Selecione para exibir a barra de ferramentas Editor de Camada. Utilize o Editor de Camada para apagar e salvar camadas de percurso.
Estilo — Selecione um estilo de percurso a ser utilizado para remoção de material.
- Raster — Consiste em movimentos paralelos em linha reta no plano X - Y.
- Offset modelo — Limpa uma área com contornos gerados pelo offset repetido da camada inicial até que mais nenhum offset seja possível. Isso produz um percurso que mantém constante direção de corte, carga de ferramenta, e produção de cavaco. Adicionalmente, um percurso de Offset modelo evita usinar elevações de paredes pequenas ou finas e minimiza cortes de largura completa. Essa opção aumenta o número de subidas da ferramenta.
- Offset tudo — Produz um percurso offset que minimiza o número de subidas da ferramenta e funciona extremamente bem com materiais maleáveis.
- Vortex — Produz um percurso offset que nunca excede o ângulo máximo de ataque da ferramenta para usinagem ideal. Conforme a ferramenta se aproxima do ângulo máximo de ataque, o percurso muda para um caminho trocoidal para evitar sobrecarga da ferramenta. Percursos Vortex são percursos 3-eixos, portanto apresentam um eixo ferramenta vertical.
Direção de corte — Selecione um estilo de fresamento para Perfil e Área.
- Concordante — Selecione para criar percursos utilizando somente fresamento concordante, onde possível. A ferramenta fica à esquerda da aresta usinada quando visualizada na direção do curso.
- Discordante — Selecione para criar percursos utilizando somente fresamento discordante, onde possível. A ferramenta fica à direita da aresta usinada quando visualizada na direção do curso.
- Qualquer — Selecione para criar percursos utilizando usinagem discordante e concordante. Isso minimiza subidas e curso de ferramenta.
Tolerância — Insira um valor para determinar com que precisão o percurso segue o contorno do modelo.
Sobremetal — Insira a quantidade de material a ser deixado na peça. Clique no botão Sobremetal
para separar a caixa Sobremetal em Sobremetal radial
Sobremetal axial
. Utilize para especificar Sobremetal Radial e Axial separados como valores independentes. Valores separados de Sobremetal Radial e Sobremetal Axial são úteis para peças ortogonais. Você pode utilizar sobremetal independente em peças com paredes inclinadas, embora seja mais difícil prever os resultados.
Sobremetal radial — Insira o offset radial com relação à ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em paredes verticais.
Sobremetal axial — Insira o offset com relação à ferramenta, apenas na direção do eixo ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em faces horizontais.
Sobremetal do componente — Clique para exibir o diálogo Sobremetal do componente , que permite especificar os sobremetais das diferentes superfícies.
Passo lateral — Insira a distância entre passos sucessivos de usinagem.

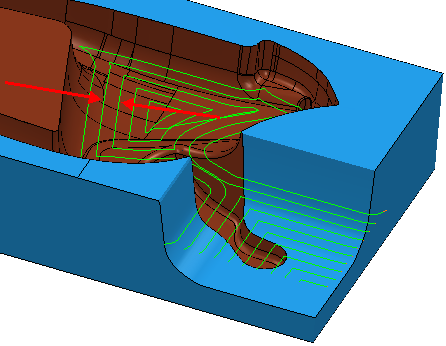

- Passo lateral com Estilo configurado como Offset modelo:

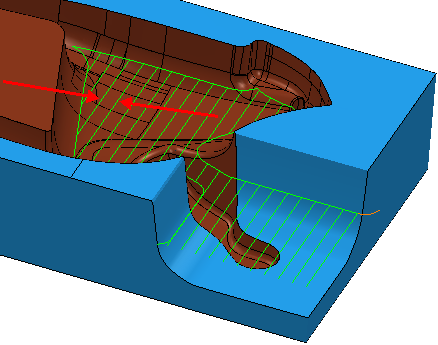

- Passo lateral com Estilo configurado como Raster:

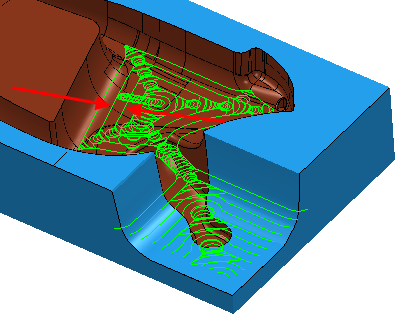

- Passo lateral com Estilo configurado como Vortex:
Copiar passo lateral da ferramenta — Clique para carregar a profundidade de corte radial dos dados de corte da ferramenta ativa. A profundidade de corte radial é medida normal ao eixo da ferramenta.
.
Usinagem de resíduo — Selecione para habilitar a página Resíduo com as opções para usinagem de resíduo. This changes the strategy to a Model
