Esse exemplo mostra como evitar fixações ao criar percursos que não fazem parte de um Setup por meio da definição de padrões de superfície na caixa de diálogo Preferências de Sobremetal.
Nota: Ao usar Setups, você pode associar as fixações diretamente a um Setup para que os percursos criados nele a evitem automaticamente.

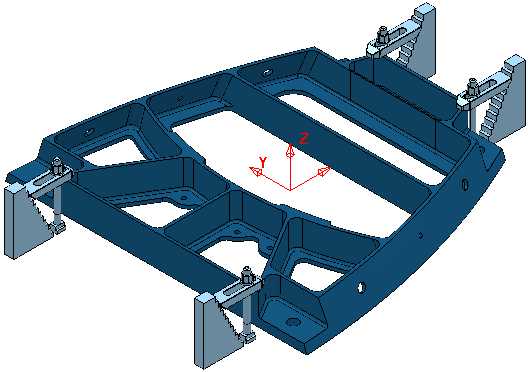

- Selecione todas as superfícies que constituem a fixação.
- Clique na guia Início > painel Setup do Percurso > Espessura para exibir a guia Padrões de Superfície da caixa de diálogo Preferências de Sobremetal. Se você aplicar um sobremetal da guia Padrões de Superfície, as mesmas configurações serão aplicadas aos percursos seguintes.
Nota: Se quiser adicionar sobremetais a somente um percurso específico, clique no botão Sobremetal do componente
da caixa de diálogo da estratégia do percurso específica. Será exibida a guia Superfícies da caixa de diálogo Sobremetal do Componente.
- Selecione o conjunto de sobremetal no topo da lista:
- Na lista Modo de Usinagem, selecione Colisão.
- Clique no botão Adquirir Componentes
.
Nota: Para que as superfícies sejam adquiridas dessa forma, elas precisam ser definidas como níveis em vez de fixações. - Clique em Aplicar.

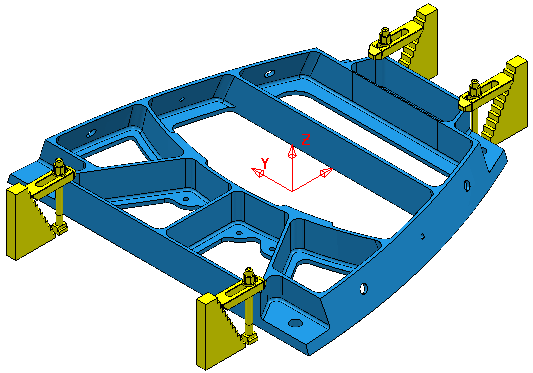

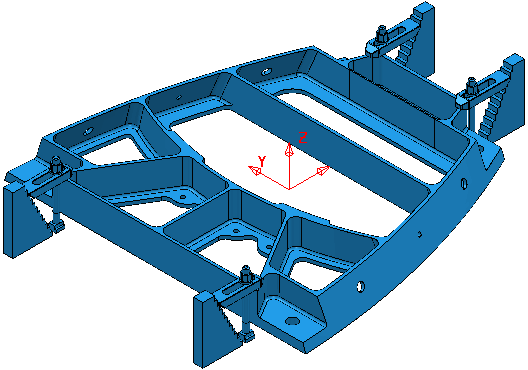

- Para criar uma representação visual dos resultados, clique na guia Vista > painel Aparência > Sombrear > Modo de Usinagem Padrão.
Todos os percursos criados para essa peça evitam a fixação. A fixação é detectada e não é usinada.
