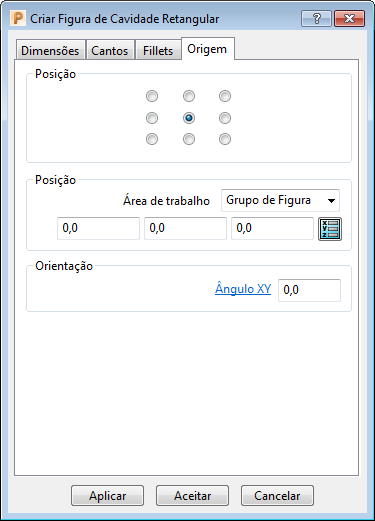

Utilize a guia Origem do diálogo Criar Figura para especificar as propriedades da origem da figura.
Posição — Selecione uma opção para posicionar a origem da figura.
A área de posição é ligeiramente diferente para figuras 2D e figuras de torneamento.
Figuras 2D
Figuras de torneamento
Figuras 2D

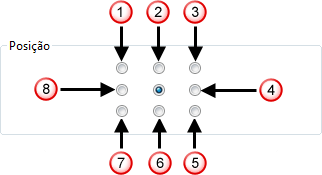

Especifique a posição da origem da figura, com relação à curva de perfil da figura:
Canto superior esquerdo
Meio da aresta superior
Canto superior direito
Meio da aresta direita
Canto inferior direito
Meio da aresta inferior
Canto inferior esquerdo
Meio da aresta esquerda
Figuras de torneamento
Especifique a posição da origem da figura, com relação à curva de perfil da figura:
Aresta esquerda
Centro
Aresta direita
Posição — Selecione uma Área de trabalho e insira as coordenadas da figura para posicioná-la com relação à área de trabalho selecionada.
- Área de trabalho — Posicione a figura com relação ao Grupo de Figura ou sistema de coordenadas Global.
— Clique para inserir as coordenadas utilizando o diálogo Posição.
Orientação — Insira um Ângulo XY para orientar a figura no plano XY com relação ao eixo X.
Ângulo XY = 0:
Ângulo XY = 45:
