Exemplo de criação de uma seção plana

Para criar uma seção plana:

1. Certifique-se de que o Cursor Inteligente esteja habilitado.
2. Exiba o diálogo Seção Plana:
   1. No Explorer, clique com o botão direito num padrão ou fronteira individual.
   2. Selecione Editor de Curva. A guia Editor de Curva é exibida.
   3. Selecione guia Editor de Curva > painel Criar > Curvas > Seção Plana. O diálogo Seção Plana é exibido. A posição do ponto de origem é exibida no modelo e o cursor muda para .

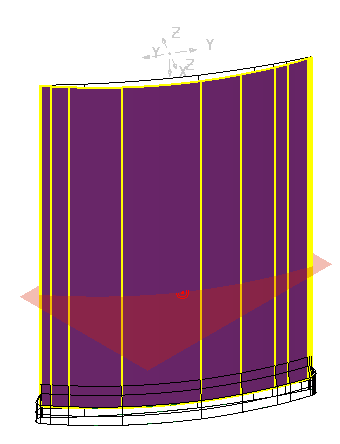

3. Clique no modelo para definir um ponto que o plano de corte deve atravessar. A orientação é determinada utilizando o plano de edição principal do plano de trabalho ativo.

   As coordenadas da curva são exibidas na área Origem do diálogo Seção Plana. OCursor Inteligente precisa estar habilitado para que a seleção de origem funcione através do cursor.



4. Para selecionar uma superfície:
   1. — Clique em para alternar para modo seleção de superfície. O cursor muda para .

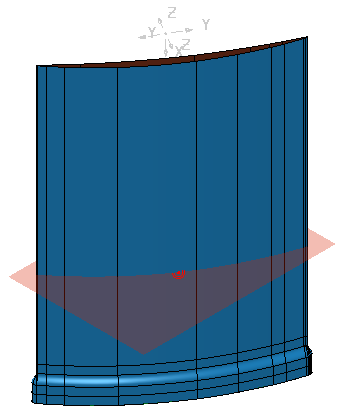

   2. Selecione uma superfície no modelo. A superfície selecionada é exibida em lilás.



5. Insira:
   1. Uma Tolerância de 0.01.
   2. Uma Tolerância de União de Superfície de 10.0.

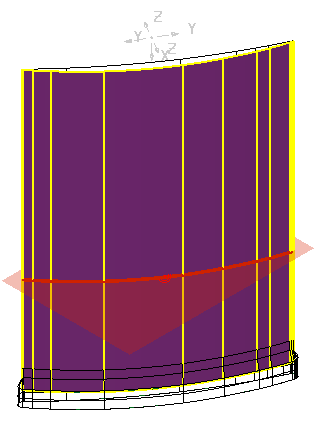

6. Clique em Prever. Uma pré-visualização da curva é exibida como uma linha vermelha espessa no modelo.



7. Clique em Criar. Os segmentos são adicionados ao padrão.

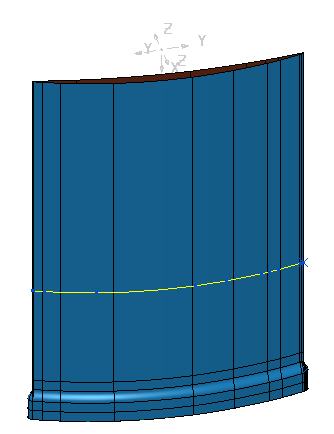

8. Clique em Fechar para fechar o diálogo. A curva é exibida no modelo.
