Utilize a página Aproximação para controlar como a ferramenta de corte acessa o material. A opção Rampa é uma extensão 5-eixos do percurso principal e preserva aproximação e inclinação de eixo ferramenta. Como o movimento de Rampaé criado como parte do cálculo principal do percurso, não pode ser editado sem recalcular o percurso. Isso contrasta com a funcionalidade de outras opções de Rampa dentro do PowerMill, por exemplo no diálogo Conexões de percurso.
Opções de rampa são exibidas na página Aproximação da estratégia de Acabamento de Lâmina Única.
- Rampa — Selecione para habilitar a edição das opções de rampa.
- Altura — Insira a altura acima do segmento do percurso onde a rampa começa. Isso é medido com relação ao eixo ferramenta.
- Tipo de passo de rampa — Selecione Usar passo vertical ou Usar ângulo.
- Se você selecionar Usar passo vertical, insira um valor no campo Passo vertical.
- Se você selecionar Usar ângulo, insira um valor no campo Ângulo ou clique em Ângulo para exibir a guia Ferramentas de Medição.
- Passo vertical — Insira a distância entre diferentes níveis de usinagem. Essa opção somente está disponível se você configurar Tipo de passo de rampa como Usar passo vertical.

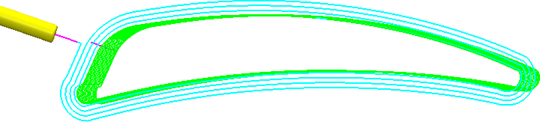

Por exemplo, se você inserir uma Altura de 20 e um Passo vertical de 5:

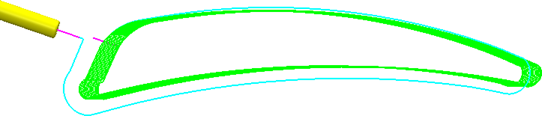

Se você inserir uma Altura de 20 e um Passo vertical de 20:
- Ângulo — Insira o ângulo segundo o qual a rampa acessa o material ou clique em Ângulo para exibir a guia Ferramentas de medição. Essa opção somente está disponível se você configurar Tipo de passo de rampa como Ângulo.

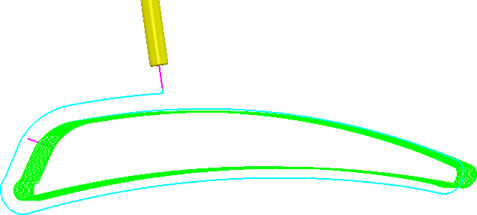

Por exemplo, se você inserir uma Altura de 20 e um Ângulo de 5:

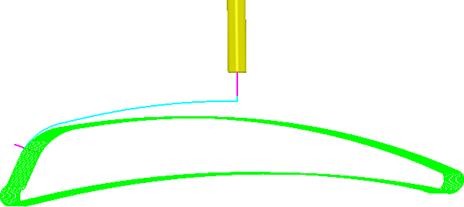

Se você inserir uma Altura de 20 e um Ângulo de 1:
