Um Modelo Usinado representa material não usinado em qualquer ponto do processo de usinagem. Modelos Usinados são um método alternativo de utilização de percursos de referência ao executar usinagem de resíduo.
Os benefícios da utilização de um modelo usinado em vez de um percurso de referência são:
- Você pode utilizar um plano de trabalho num modelo usinado diferente do utilizado num percurso de referência. Por outro lado, se você utilizar um percurso de usinagem de resíduo, então deve utilizar o mesmo plano de trabalho que o percurso referenciado.
- Você pode exibir excesso de material de maneira mais precisa.
- Uma estratégia de usinagem de resíduo referenciada por um modelo usinado considera todas as operações anteriores registradas nesse modelo usinado.
Para utilizar um modelo usinado num projeto, primeiro crie uma entidade de modelo usinado, e então aplique um bloco seguido por vários percursos. Após cada atualização, o modelo usinado é ajustado para mostrar o material não usinado deixado no bloco.
Quando uma entidade é aplicada a um modelo usinado, produz um Estado do Modelo Usinado. Isso representa o estado do bloco material em um ponto em particular no processo de usinagem e é definido pelas operações das entidades atualmente aplicadas no modelo usinado.
Se o estado ativo atual num modelo usinado for:
- Bloco — O modelo usinado é o estado inicial do material antes de qualquer entidade ser aplicada. Dependendo de como é utilizado, um Modelo Usinado individual também pode ser um bloco.
- Percurso — O modelo usinado é o estado do material após a aplicação de um percurso ao estado anterior.
- Ferramenta — O modelo usinado é o estado do material após a aplicação de um percurso raster denso (criado automaticamente utilizando a ferramenta).

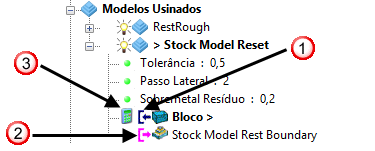

Modelos Usinados são representados no Explorer como:
Mostra uma entidade utilizada no cálculo do modelo usinado.
Mostra uma entidade que referencia o modelo usinado.
Mostra que o modelo usinado precisa ser calculado.
