Criando um suporte de ferramenta

Este exemplo mostra como criar um suporte para uma ferramenta específica.

1. No menu individual de percurso, selecione Configurações.
2. Selecione a guia Suporte no diálogo Ferramenta.
3. Clique no botão Adicionar Componente para adicionar a primeira porção do suporte da ferramenta.
4. Insira os seguintes valores na área Dimensões da guia Suporte.
   1. Diâmetro Superior - 60
   2. Diâmetro Inferior - 30
   3. Comprimento - 50
   4. Ressalto - 85
5. Clique no botão Adicionar Componente para adicionar a segunda porção do suporte da ferramenta.
6. Insira os seguintes valores na área Dimensões.
   1. Diâmetro Superior - 60
   2. Diâmetro Inferior - 60
   3. Comprimento - 40
7. Clique no botão Adicionar Componente para adicionar a terceira porção do suporte da ferramenta.

   Certifique-se de que a segunda porção do suporte da ferramenta esteja selecionada na área Componentes (representada por um componente em rosa claro) antes de adicionar a terceira porção. Caso contrário, o próximo componente é adicionado abaixo e não acima.

8. Insira os seguintes valores na área Dimensões.
   1. Diâmetro Superior - 110
   2. Diâmetro Inferior - 60
   3. Comprimento - 50
9. Clique no botão Adicionar Componente para adicionar a quarta porção do suporte da ferramenta.

   Certifique-se de que a terceira porção do suporte da ferramenta esteja selecionada na área Componentes (representada por um componente em rosa claro) antes de adicionar a quarta porção. Caso contrário, o próximo componente é adicionado abaixo e não acima.

10. Insira os seguintes valores na área Dimensões da guia Suporte.
    1. Diâmetro Superior - 110
    2. Diâmetro Inferior - 110
    3. Comprimento - 50

    Para editar um componente individual do suporte, na área Componentes selecione a porção do suporte que você deseja editar. A porção selecionada é exibida em rosa claro e os valores são exibidos na área Dimensões para edição. Para apagar um componente de suporte individual, na área Componentes selecione o componente de suporte que você deseja remover, e clique no botão Remover componente de suporte .

11. Clique em Fechar.

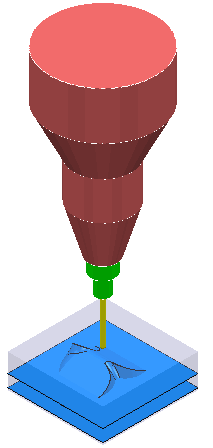

    A ferramenta, haste e suporte da ferramenta são exibidos na janela gráfica:
