Para criar furos a partir de normais de contato

Furos podem ser criados normais ao ponto de contato de pontos do padrão. Este exemplo utiliza o modelo powerdrill.dgk da pasta de Exemplos.

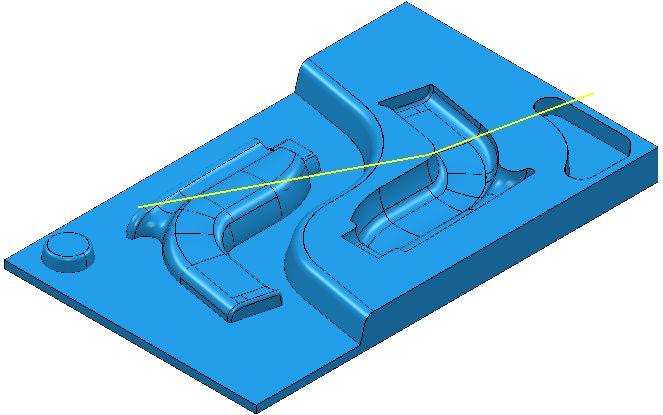

1. Crie um padrão simples, nesse caso uma linha contínua com dois segmentos.
2. Selecione o padrão. Um padrão selecionado é exibido em amarelo.
3. Selecione guia Conjunto de Figura de Furo > painel Furos > Criar para exibir o diálogo Criar Furos.
   1. Configure Criar a partir de como Normais.
   2. Configure Diâmetro superior como 20.

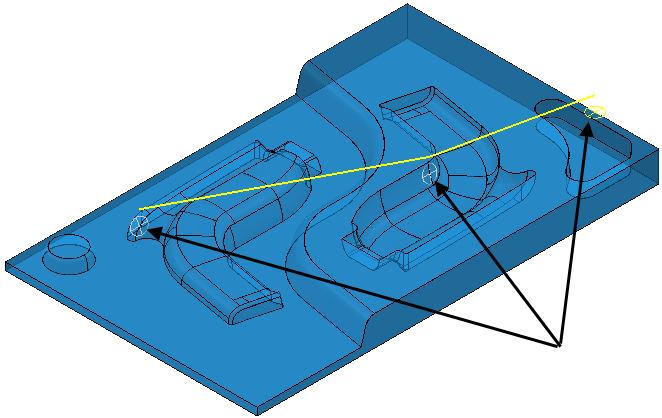

   3. Clique em Aplicar para criar um furo na extremidade de cada segmento do padrão. Os furos são normais ao modelo nesse ponto.

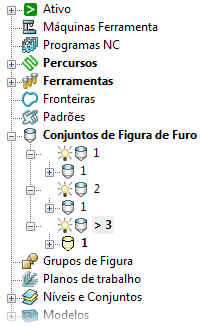

   Observando o Explorer, você pode visualizar os furos recém-criados.
