Utilize os itens em guia Ferramenta > painel Exibir para exibir e visualizar vários aspectos da ferramenta ativa.
Ferramenta
Selecione guia Ferramenta > painel Exibir > Ferramenta para exibir a ferramenta ativa na janela gráfica.
Exibir
Utilize as seguintes opções em guia Ferramenta > painel Exibir > menu Exibir para exibir elementos da ferramenta na janela gráfica:
- Haste — Exibe a haste da ferramenta.
- Suporte — Exibe o suporte da ferramenta. Quando você exibe o suporte, a haste também é exibida.
- Definição do Eixo da Ferramenta — Exibe em vermelho a linha ou ponto utilizado para definir o eixo ferramenta.
- Selecione qualquer Eixo Ferramenta tipo Na direção do Ponto ou A Partir do Ponto. Isso exibe a posição do ponto.

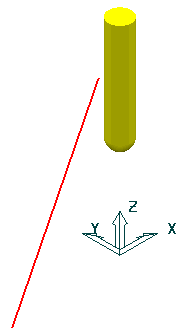

- Selecione qualquer Eixo Ferramenta tipo Na direção da Linha ou A Partir da Linha. Isso exibe a posição da linha.

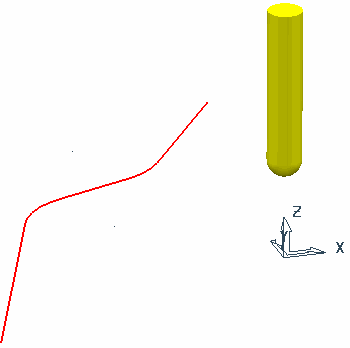

- Selecione qualquer Eixo Ferramenta tipo Na direção da Curva ou A Partir da Curva. Isso exibe a posição da curva.

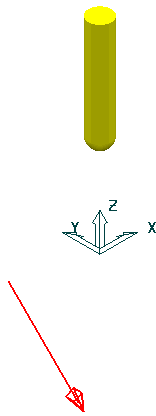

- Selecione qualquer Eixo Ferramenta tipo Direção Fixa. Isso exibe o seguinte:
- Selecione qualquer Eixo Ferramenta tipo Na direção do Ponto ou A Partir do Ponto. Isso exibe a posição do ponto.
- Limites do Eixo da Ferramenta — Exibe uma ilustração da porção usinável.
Por exemplo:
A porção da esfera (ou cone com um topo esférico) tem como centro a origem do plano de trabalho ativo. Caso não exista plano de trabalho ativo, é posicionada na origem do sistema de coordenadas global. A origem é representada por uma pequena esfera. Este gráfico é exibido em tamanho arbitrário, e se você aproximar ou afastar e então atualizar a vista, o tamanho do gráfico é alterado. Isso é para assegurar que esteja visível qualquer que seja o fator de zoom.
- Inclinação do Eixo Ferramenta — Exibe a direção do eixo ferramenta.
- Se você especificar Para Ponto ou A partir do Ponto, o PowerMill exibe o ponto especificado:
- Se você especificar Para Linha ou A partir da Linha, o PowerMill exibe a linha especificada:
- Se você especificar uma Direção Fixa, o PowerMill exibe a linha especificada com uma seta para indicar a direção:
- Se você especificar uma Aproximação, Inclinação, ou Normal da Superfície, a opção não tem efeito.
- Se você especificar Para Ponto ou A partir do Ponto, o PowerMill exibe o ponto especificado:
Sombreado
Clique na guia Ferramenta > painel Exibir > Sombreado para alternar a aparência de ferramentas desenhadas na janela gráfica:
- Selecionado — Exibe uma ferramenta sombreado.
- Não selecionado — Exibe uma ferramenta arames.
