Acabamento offset plano

Utilize a página Acabamento offset plano para criar um percurso tipo offset nas áreas planas do modelo.

Tolerância plana — Insira uma tolerância para encontrar áreas que são quase planas (planas dentro da tolerância especificada aqui).

Encontrar planos em triângulos — Selecione para encontrar áreas planas em triângulos assim como superfícies. Quando não selecionado, o PowerMill não considera porções do modelo contendo triângulos.

Permitir ferramenta fora do plano — Selecione essa opção para que a ferramenta acesse o exterior da área plana. Isso suaviza o problema de mover a ferramenta ao longo de um canto vivo.

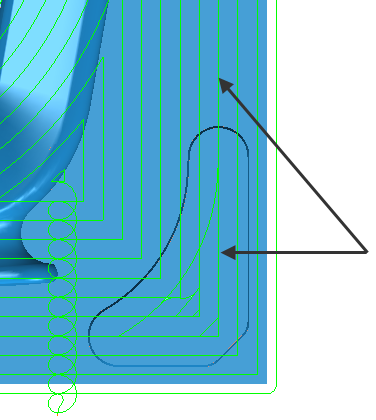

Permitir ferramenta fora do plano — Selecionado:

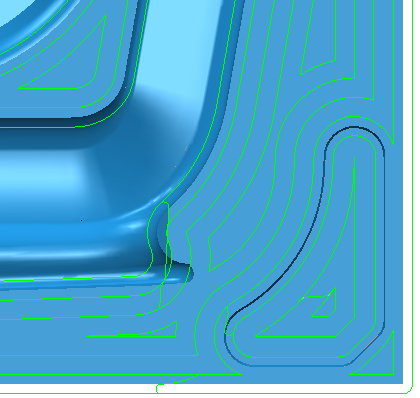

Permitir ferramenta fora do plano — Não selecionado:

Usinagem de resíduo — Selecione para habilitar a página Resíduo . Usinagem de resíduo permite utilizar uma ferramenta grande para executar uma remoção de volume eficiente e então utilizar uma ferramenta menor para usinar áreas do modelo que a ferramenta maior não pôde alcançar, tais como cavidades e cantos. A ferramenta menor usina apenas as áreas que não puderam ser alcançadas pela ferramenta original.

Adicionar aproximações por fora — Selecione para permitir que movimentos de nível se aproximem do modelo por fora do bloco.

Tolerância aproximação por fora — Insira a distância de aproximação. Essa é a distância máxima de aproximação do plano.

Ignorar furos — Selecione para ignorar furos menores que o Limiar especificado.

• Limiar (UDF) — Insira um limiar, como uma porcentagem do diâmetro da ferramenta, para definir quais furos devem ser ignorados. Por exemplo, com um valor de 2, o PowerMill ignora qualquer furo até duas vezes o diâmetro da ferramenta.

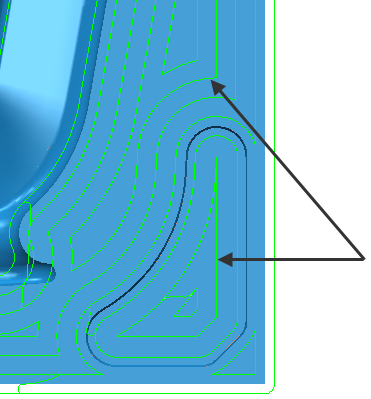

  Desfaça a seleção de Ignorar furos:



  Selecione Ignorar furos:



Tolerância — Insira um valor para determinar com que precisão o percurso segue o contorno do modelo.

Direção de corte — Selecione a tecnologia de fresamento.

Selecione uma Direção de Corte entre o seguinte:

• Concordante — Selecione para criar percursos utilizando somente fresamento concordante, onde possível. A ferramenta fica à esquerda da aresta usinada quando visualizada na direção do curso.



• Discordante — Selecione para criar percursos utilizando somente fresamento discordante, onde possível. A ferramenta fica à direita da aresta usinada quando visualizada na direção do curso.



• Qualquer — Selecione para criar percursos utilizando usinagem discordante e concordante. Isso minimiza subidas e curso de ferramenta.

Sobremetal — Insira a quantidade de material a ser deixado na peça. Clique no botão Sobremetal para separar a caixa Sobremetal em Sobremetal radial Sobremetal axial . Utilize para especificar Sobremetal Radial e Axial separados como valores independentes. Valores separados de Sobremetal Radial e Sobremetal Axial são úteis para peças ortogonais. Você pode utilizar sobremetal independente em peças com paredes inclinadas, embora seja mais difícil prever os resultados.

Sobremetal radial — Insira o offset radial com relação à ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em paredes verticais.

Sobremetal axial — Insira o offset com relação à ferramenta, apenas na direção do eixo ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em faces horizontais.

Sobremetal do componente — Clique para exibir o diálogo Sobremetal do componente , que permite especificar os sobremetais das diferentes superfícies.

Passo lateral — Insira a distância entre passos sucessivos de usinagem.

• Copiar passo lateral da ferramenta — Clique para carregar a profundidade de corte radial dos dados de corte da ferramenta ativa. A profundidade de corte radial é medida normal ao eixo da ferramenta.
• Editado — Quando exibido, mostra valores inseridos pelo usuário atual (ou outro usuário). Clique em para alterar para o valor calculado automaticamente.
• Passo lateral — Insira a distância entre passos sucessivos de usinagem.

  Se você inserir um valor de Passo Lateral, então muda para .

• Altura da crista — Insira a altura máxima de crista e utilize esse valor para determinar o passo lateral. O PowerMill calcula o valor de passo lateral para proporcionar uma altura de crista da tolerância de usinagem utilizando a ferramenta atual, ao usinar um plano inclinado a 45. Esse é o pior cenário de altura da crista para qualquer tolerância.

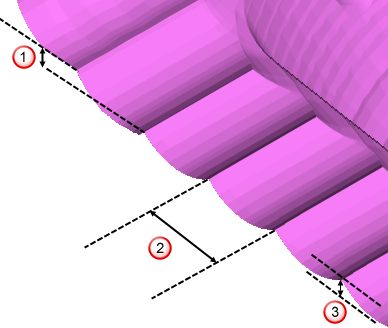

  Passo vertical

  Passo Lateral

  Altura da crista

  Para maiores informações consulte Associação entre passo lateral e altura da crista.

Passo vertical final — Selecione para habilitar um passo adicional.

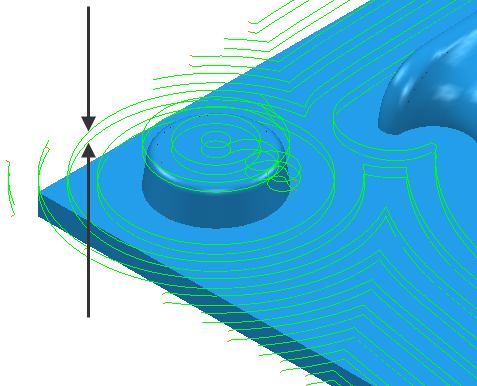

Passo vertical final selecionado

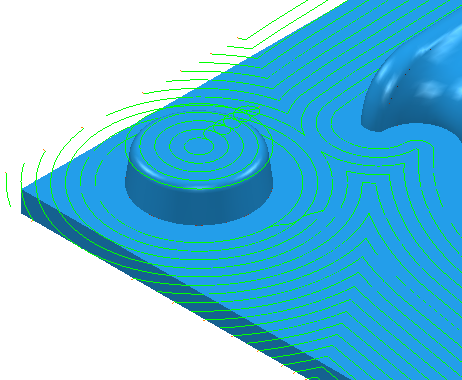

Passo vertical final não selecionado
