Definir processos para furação profunda e rosca com base no tamanho do furo

Crie processos de Furação profunda e Rosca para um furo roscado de 4.5 polegadas:

1. No diálogo Métodos de Furação, clique no botão Adicionar Processo para criar um novo processo, e atribua o nome Rosca 4.5 polegadas.
   1. Na área Seleção, configure Selecionar Por como Diâmetro. Isso habilita os campos Diâmetro Mínimo e Máximo.
   2. Insira um Diâmetro mínimo de 4.49.
   3. Insira um Diâmetro máximo de 4.51.
   4. Clique no botão Adicionar estratégia para exibir o diálogo Estratégia de Furação.
2. No diálogo Estratégia de Furação:
   1. Configure Tipo de ciclo como Furação profunda.
   2. Configure Definir topo por como Topo do furo.
   3. Configure Operação como Furar para a Profundidade.
   4. Configure Prof. de Picote como 0.02.
   5. Insira um Sobremetal radial de 0.02.
   6. Insira um Sobremetal axial de 0.2.
   7. Clique em Fechar e abandone o diálogo Estratégia de Furação.
3. Clique no botão Adicionar estratégia no diálogo Métodos de furação para exibir o diálogo Estratégia de furação.
4. No diálogo Estratégia de Furação:
   1. Selecione o Tipo de ciclo Rosca.
   2. Configure Definir topo por como Topo do furo.
   3. Configure Operação como Furar para a Profundidade.
   4. Configure um Passo de 0.2.
   5. Clique em Fechar e abandone o diálogo Estratégia de Furação.

Agora, crie processos de Furação Profunda e Rosca para um furo roscado de 1.5 polegadas:

1. No diálogo Métodos de furação, clique no botão Adicionar processo para criar um novo processo, e atribua o nome Rosca 1.75 polegadas.
   1. Na área Seleção, configure Selecionar Por como Diâmetro. Isso habilita os campos Diâmetro Mínimo e Máximo.
   2. Insira um Diâmetro mínimo de 1.74.
   3. Insira um Diâmetro máximo de 1.76.
2. Clique no botão Adicionar estratégia no diálogo Métodos de furação para exibir o diálogo Estratégia de furação.
3. No diálogo Estratégia de Furação:
   1. Configure Tipo de ciclo como Furação profunda.
   2. Configure Definir topo por como Topo do furo.
   3. Selecione uma Operação de Furação Central.
   4. Configure Prof. de Picote como 0.02.
   5. Insira um Sobremetal radial de 0.02.
   6. Insira um Sobremetal axial de 0.2.
   7. Clique em Fechar e abandone o diálogo Estratégia de Furação.
4. Clique no botão Adicionar estratégia no diálogo Métodos de furação para exibir o diálogo Estratégia de furação.
5. No diálogo Estratégia de Furação:
   1. Selecione o Tipo de ciclo Rosca.
   2. Configure Definir topo por como Topo do furo.
   3. Configure Operação como Furar para a Profundidade.
   4. Configure um Passo de 0.1.
   5. Clique em Fechar e abandone o diálogo Estratégia de Furação.

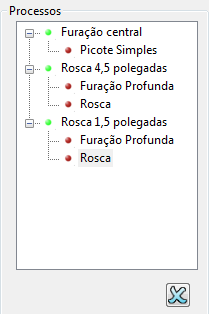

Você acaba de criar um Método de Furação com processos de furação para furar e roscar dois tamanhos de furos no modelo. Expanda Processos no diálogo Métodos de Furação para visualizá-los.
