Utilize a página Porta do diálogo Desbaste de Porta para especificar as opções para remoção rápida de material dentro de uma porta.
Padrão — Selecione um padrão para especificar a posição da porta e a orientação da usinagem subsequente. O padrão serve três propósitos:
- Indica a porta a usinar.
- Controla a orientação das camadas. As camadas são normais ao padrão. Se você utilizar Limites do Plano de Trabalho então os planos de trabalho cancelam o padrão.
- Determina qual extremidade da porta é usinada primeiro.
Folga da ferramenta — Insira a folga de haste e suporte da ferramenta. Isso é em acréscimo a qualquer Sobremetal definido e é adicionado à lateral da ferramenta para evitar colisão com cristas ou material não usinado. Desbaste de porta utiliza uma série de camadas 3+2 eixos onde possível.
Folga do suporte
Folga da haste
Folga de Eixo da Ferramenta
Direção de corte — Selecione a tecnologia de fresamento.
Selecione uma Direção de Corte entre o seguinte:
- Concordante — Selecione para criar percursos utilizando somente fresamento concordante, onde possível. A ferramenta fica à esquerda da aresta usinada quando visualizada na direção do curso.
- Discordante — Selecione para criar percursos utilizando somente fresamento discordante, onde possível. A ferramenta fica à direita da aresta usinada quando visualizada na direção do curso.
- Qualquer — Selecione para criar percursos utilizando usinagem discordante e concordante. Isso minimiza subidas e curso de ferramenta.
Tolerância — Insira um valor para determinar com que precisão o percurso segue o contorno do modelo.
Sobremetal — Insira a quantidade de material a ser deixada no modelo, dentro da tolerância, durante verificação de invasão.
Sobremetal do componente — Clique para exibir o diálogo Sobremetal do componente , que permite especificar os sobremetais das diferentes superfícies.

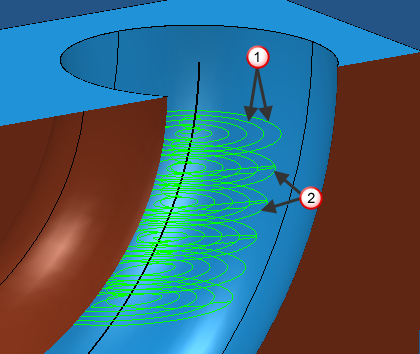

Passo lateral — Insira a distância entre passos sucessivos de usinagem em direção ao centro da porta. Offsets subsequentes num percurso de Desbaste de Porta seguem da margem da porta em direção ao centro da porta.
Copiar passo lateral da ferramenta — Clique para carregar a profundidade de corte radial dos dados de corte da ferramenta ativa. A profundidade de corte radial é medida normal ao eixo da ferramenta.
.Passo vertical — Insira a distância entre diferentes níveis de usinagem.
Copiar passo vertical da ferramenta — Clique para carregar a profundidade de corte axial dos dados de corte da ferramenta ativa. A profundidade de corte axial é medida ao longo do eixo da ferramenta.
.Prever — Exibe o padrão utilizado para criar o percurso.
Mostrar — Selecione para exibir a pré-visualização do padrão.
