Desbaste de canto

Utilize a página Desbaste de canto para remover material deixado em cantos, em estágios sucessivos.

Tipo de segmento — Seleciona o tipo de usinagem.

• Costuras horizontais — É a configuração padrão para a usinagem de região inclinada. Regiões inclinadas são usinadas com costuras horizontais por padrão. Você pode selecionar Passo transversal para usinar regiões inclinadas.

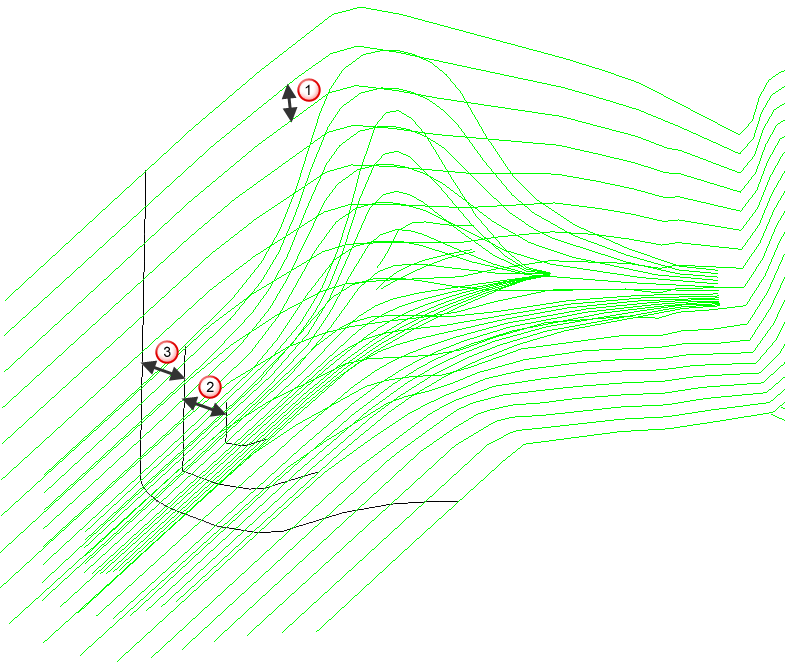

  Costuras horizontais:



  Passo lateral inclinado

  Profundidade de corte inclinado

  Profundidade final de corte inclinado

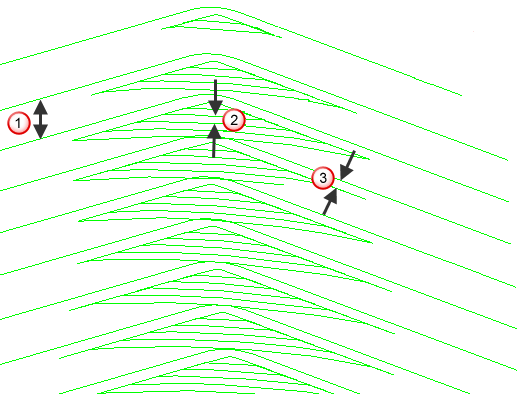

  Passos transversais:



  Passo lateral inclinado

  Profundidade de corte inclinado

  Profundidade final de corte inclinado

Nota: Para comparação, o percurso de costura horizontal é exibido em cinza.

• Costuras verticais — Pode ser utilizado para usinagem de região rasa. Regiões rasas são usinadas com passos transversais por padrão. Você pode selecionar Costuras verticais para usinar regiões rasas.

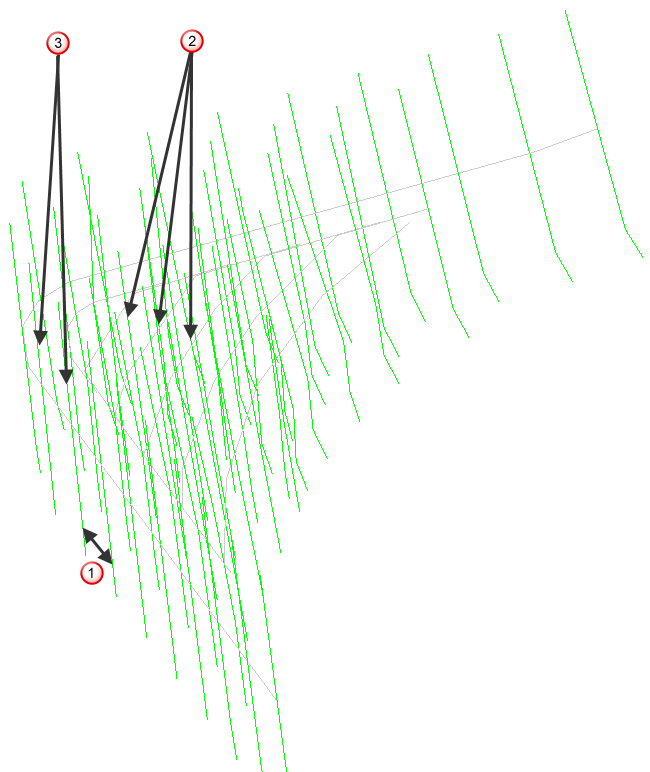

  Passos transversais:



  Passo lateral raso

  Profundidade de corte raso

  Profundidade final de corte raso

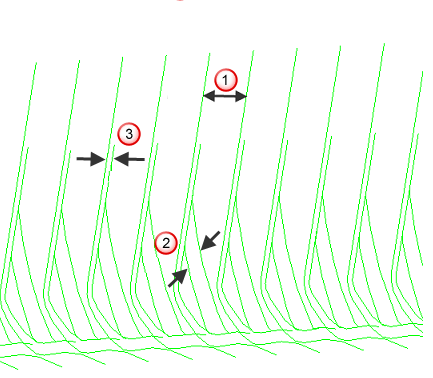

  Costuras verticais:



• Passo transversal — É a configuração padrão para regiões rasas. Passos transversais podem ser utilizados em regiões inclinadas e rasas.

Passo lateral — Insira a distância entre passos sucessivos de usinagem.

Profundidade de corte — Insira a espessura de material a ser removida por cada corte.

Tolerância — Insira um valor para determinar com que precisão o percurso segue o contorno do modelo.

Direção de corte — Selecione a tecnologia de fresamento.

Selecione uma Direção de Corte entre o seguinte:

• Concordante — Selecione para criar percursos utilizando somente fresamento concordante, onde possível. A ferramenta fica à esquerda da aresta usinada quando visualizada na direção do curso.



• Discordante — Selecione para criar percursos utilizando somente fresamento discordante, onde possível. A ferramenta fica à direita da aresta usinada quando visualizada na direção do curso.



• Qualquer — Selecione para criar percursos utilizando usinagem discordante e concordante. Isso minimiza subidas e curso de ferramenta.

Sobremetal — Insira a quantidade de material a ser deixado na peça. Clique no botão Sobremetal para separar a caixa Sobremetal em Sobremetal radial Sobremetal axial . Utilize para especificar Sobremetal Radial e Axial separados como valores independentes. Valores separados de Sobremetal Radial e Sobremetal Axial são úteis para peças ortogonais. Você pode utilizar sobremetal independente em peças com paredes inclinadas, embora seja mais difícil prever os resultados.

Sobremetal radial — Insira o offset radial com relação à ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em paredes verticais.

Sobremetal axial — Insira o offset com relação à ferramenta, apenas na direção do eixo ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em faces horizontais.

Sobremetal do componente — Clique para exibir o diálogo Sobremetal do componente , que permite especificar os sobremetais das diferentes superfícies.
