Utilize a página Acabamento swarf em arames para criar um percurso swarf a partir de duas curvas em arame. O PowerMill cria um percurso que corta com a lateral da ferramenta seguindo as duas curvas. Assim como em Usinagem Swarf, você precisa ser capaz de criar uma superfície desenvolvível a partir das duas curvas em arame. Para maiores informações consulte Usinagem swarf.
Curva diretriz — Utilize essas configurações para determinar qual superfície, ou conjunto de superfícies, são utilizadas para criar os movimentos de corte.
- Padrão superior — Selecione a curva em arames superior.
- Padrão inferior — Selecione a curva arames inferior.

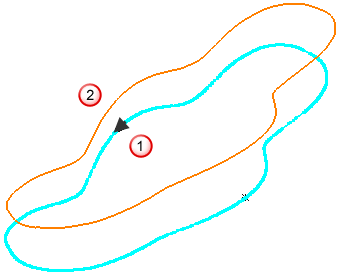

- Lado do arame — Selecione qual lado do padrão você deseja usinar.
- lado esquerdo
- lado direito
Lado do arame - esquerdo:
Lado do arame - direito:
- Tolerância de decisão angular — Insira a tolerância angular utilizada ao gerar regra entre duas curvas em arame. Isso cria a regra correspondendo as normais superior e inferior dentro da tolerância angular. Isso é semelhante à criação de superfície desenvolvível a partir de duas curvas guia.

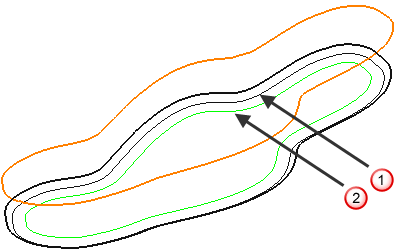

- Offset radial — Insira o espaço entre a ferramenta e a superfície.
— Offset radial: 0
— Offset radial: 5

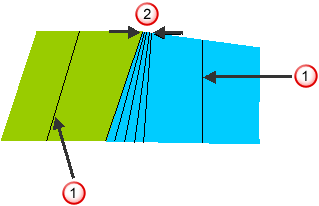

- Dispersão mínima — Conforme o percurso se move de uma superfície para outra pode haver alteração na direção de regra. Como a ferramenta se alinha com a direção de regra, você precisa especificar a distância sobre a qual a ferramenta pode mudar de uma direção de regra para outra. A distância de dispersão é medida como o menor movimento em uma das arestas de superfície (ou a distância que a porção mais próxima da ferramenta está da porção oposta da superfície antes da dispersão começar). O PowerMill aumenta automaticamente a Distância mínima de dispersão caso o valor especificado cause invasão.
— Direção de regra.
— Distância de dispersão.
- Dispersão no final em planos — Selecione para que dispersão ocorra somente na região final de um plano. Quando não selecionado, dispersão ocorre em toda parte.
Selecionar padrão por clique — Clique para selecionar um padrão clicando na janela gráfica em vez de por nome na lista Selecionar padrão.
Selecionar padrão por clique — Clique para selecionar um padrão clicando na janela gráfica em vez de por nome na lista Selecionar padrão.
Verificação de invasão — Selecione essa opção para que o PowerMill verifique o percurso quanto a invasão ou desfaça a seleção para desativar verificação de invasão.
Tolerância de retração — Insira a distância máxima, normal à superfície, pela qual o percurso pode ser movido para encontrar uma posição segura. Caso invasões maiores que este valor sejam detectadas então a ferramenta será elevada axialmente para evitar a invasão.
Tolerância — Insira um valor para determinar com que precisão o percurso segue o contorno do modelo.
Direção de corte — Selecione a tecnologia de fresamento.
Selecione uma Direção de Corte entre o seguinte:
- Concordante — Selecione para criar percursos utilizando somente fresamento concordante, onde possível. A ferramenta fica à esquerda da aresta usinada quando visualizada na direção do curso.
- Discordante — Selecione para criar percursos utilizando somente fresamento discordante, onde possível. A ferramenta fica à direita da aresta usinada quando visualizada na direção do curso.
- Qualquer — Selecione para criar percursos utilizando usinagem discordante e concordante. Isso minimiza subidas e curso de ferramenta.
Sobremetal — Insira a quantidade de material a ser deixado na peça. Clique no botão Sobremetal
para separar a caixa Sobremetal em Sobremetal radial
Sobremetal axial
. Utilize para especificar Sobremetal Radial e Axial separados como valores independentes. Valores separados de Sobremetal Radial e Sobremetal Axial são úteis para peças ortogonais. Você pode utilizar sobremetal independente em peças com paredes inclinadas, embora seja mais difícil prever os resultados.
Sobremetal radial — Insira o offset radial com relação à ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em paredes verticais.
Sobremetal axial — Insira o offset com relação à ferramenta, apenas na direção do eixo ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em faces horizontais.
Sobremetal do componente — Clique para exibir o diálogo Sobremetal do componente , que permite especificar os sobremetais das diferentes superfícies.

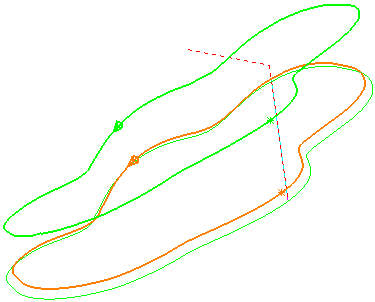

Prever — Clique para criar um percurso de pré-visualização sobre a forma de projeção.
Mostrar — Selecione para exibir a pré-visualização do padrão.
