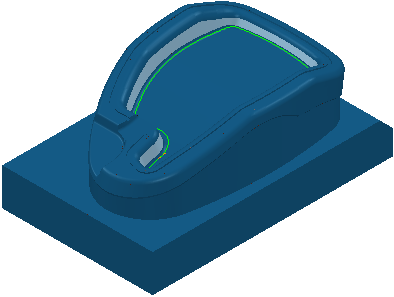

A estratégia Acabamento Swarf corta com a lateral da ferramenta e somente funciona em superfícies desenvolvíveis, pois a ferramenta precisa estar em contato com a superfície em toda a profundidade de corte.
Para que uma ferramenta corte em swarf, deve ser capaz de estar em contato com a superfície em todos os pontos ao longo da aresta de corte da ferramenta. Para superfícies não-desenvolvíveis, o PowerMill irá sempre deixar material ou produzir percursos fragmentados (em vez de invadir). Isso significa que você precisa analisar peças com cuidado antes de tentar cortá-las em swarf. Pode ser que rotacionar a peça (cortando a partir da lateral em vez do topo de uma lâmina aerofólio) possa produzir o resultado desejado. Usinagem Swarf tenta usinar as superfícies selecionadas, mas pode ser necessário editar as opções de fresamento swarf para obter os melhores resultados de usinagem.
É possível identificar aproximadamente se a superfície é desenvolvível e regrada sombreando ou exibindo sua geometria em arames. Você pode então orientar a vista para estar mais ou menos na direção esperada do vetor do eixo da ferramenta. Se as arestas superior e inferior da superfície parecerem ser paralelas em todos os pontos de ambas as arestas e nenhum elementos sombreado for visível então a superfície é aproximadamente desenvolvível e regrada. PowerShape possui várias funções que permitem determinar se usinagem swarf pode usinar as superfícies.
Usinagem Swarf difere consideravelmente de usinagem de perfil (com inclinação definida em 90
). Durante usinagem de perfil, o eixo ferramenta é determinado pelas normais da superfície ao longo da aresta e direção da ferramenta, e essa posição de eixo pode ser completamente diferente da calculada por usinagem swarf.
As páginas associadas à estratégia de Acabamento Swarf são:
- Acabamento swarf — A página principal utilizada para definir um percurso swarf.
- Posição — Configurações para determinar a posição do percurso.
- Evasão de invasão — Configurações para determinar o que acontece com o percurso quando uma superfície impede a usinagem na posição mais baixa.
- Cortes múltiplos — Configurações que habilitam passos múltiplos pelo eixo ferramenta.
- Alta velocidade — Configurações para aprimorar a suavidade do percurso.
- Verificação automática — Configurações para verificar o percurso durante o cálculo.
As páginas restantes são páginas comuns de estratégia de percurso.
