Criando uma curva composta utilizando pontos marcadores

Este exemplo mostra como criar uma curva composta limitada por pontos marcadores. Você pode ter até dois pontos marcadores em qualquer curva composta.

Utiliza uma fronteira editada criada a partir do modelo 5axis_with_holes.dgk na pasta de Exemplos.

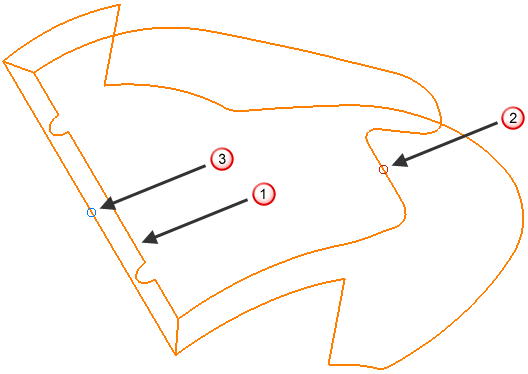

1. Clique duas vezes na curva, próximo ao ponto , para exibir a guia Editor de Curva.



2. Selecione guia Editor de Curva > painel Criar > Curvas > Composto para exibir a barra de ferramentas Criar Curva Composta.



3. Clique no primeiro botão Ponto Marcador .
4. Clique na curva próximo ao ponto . Isso posiciona um círculo vermelho no ponto de seleção.



   Para remover o ponto marcador, clique no primeiro botão Ponto Marcador e então clique no marcador.

   Se o círculo estiver azul, você selecionou o segundo botão Ponto Marcador, não o primeiro.

5. Clique no segundo botão Ponto Marcador .
6. Clique na curva próximo ao ponto . Isso posiciona um círculo azul no ponto de seleção.
7. Clique na curva próximo ao ponto .

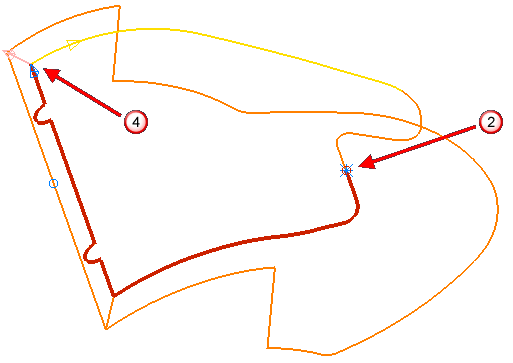

8. Clique na curva amarela. O criador de curva composta vai até o primeiro ponto marcador, . Muda então de direção e continua até o próximo ponto de ramificação, .

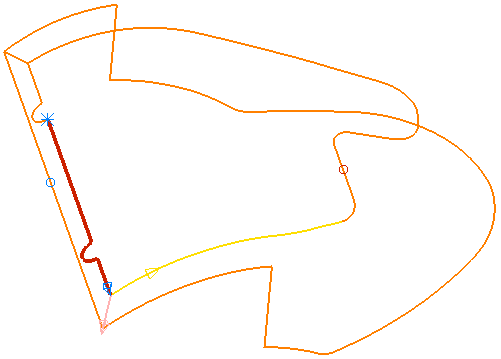

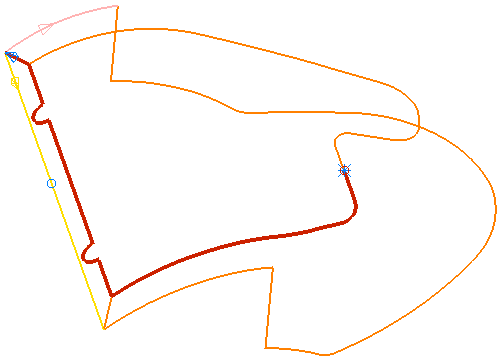

9. Clique na curva cor-de-rosa.

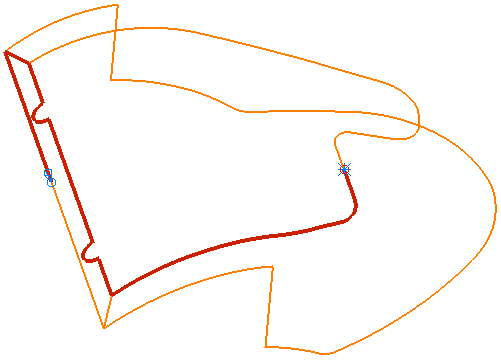

10. Clique na curva amarela. O criador de curva composta vai até o segundo ponto marcador e para.

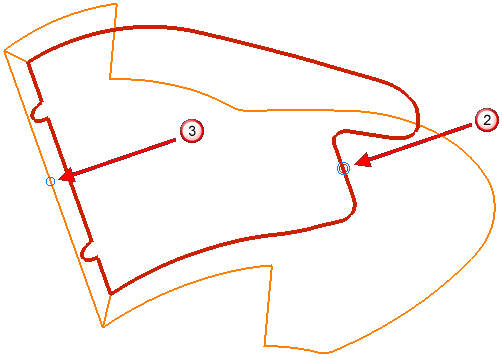

    O PowerMill ignora o ponto marcador se você selecionar uma rota que não encontre o ponto marcador.



    O primeiro ponto marcador indica o ponto inicial e final da curva composta fechada.

    O segundo ponto marcador, que é ignorado.

11. Clique em na barra de ferramentas Criar Curva Composta.
12. Selecione guia Editor de Curva > painel Finalizar > Aceitar.
