As opções para a lista Modo dependem da sua escolha de Eixo ferramenta.
Aprox/Inclinação
Com Eixo Ferramenta configurado como Aproximação/Inclinação, o Ângulo de aproximação é medido com relação à direção de referência na direção de curso. O Ângulo de inclinação é medido com relação ao plano que contém a direção de referência e a direção de movimento da ferramenta. Então, com Aproximação configurada como 0 e Inclinação como 0, a ferramenta é alinhada com a direção de referência.
Para essa definição de eixo da ferramenta, as opções na lista Modo são:
- Normal de contato — Mede o ângulo de aproximação a partir da normal de contato do percurso. Essa é a opção padrão.

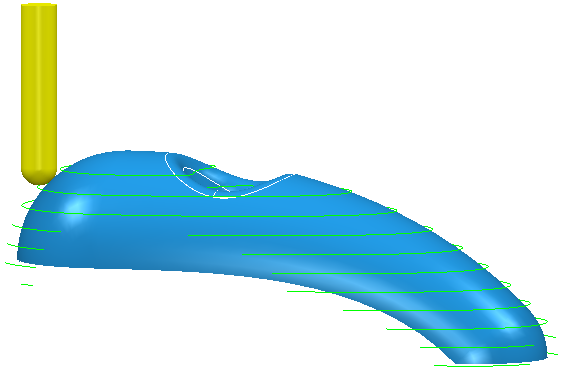

Este exemplo utiliza um percurso Z constante com Eixo ferramenta de:
Ângulo de aproximação 0
Ângulo de inclinação 0
Modo Normal de contato.
- Vertical — Mede o ângulo de aproximação a partir do eixo Z.

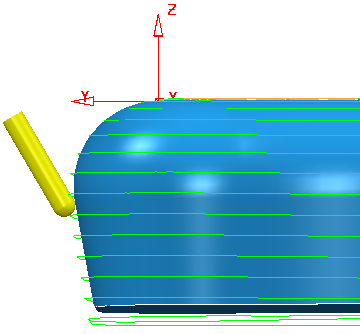

Este exemplo utiliza um percurso Z constante com Eixo ferramenta de:
Ângulo de aproximação 0
Ângulo de inclinação 0
Modo Vertical.

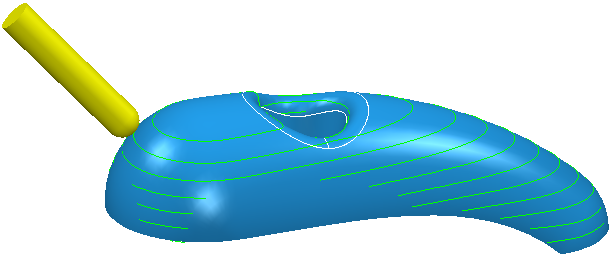

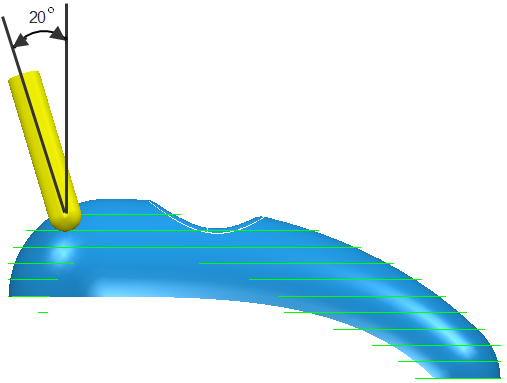

Este exemplo utiliza um percurso Z constante com Eixo ferramenta de:
Ângulo de aproximação 20
Ângulo de inclinação 0
Modo Vertical.
- PowerMILL 2012 R2 — O comportamento disponível no PowerMill 2012R2 que, na maioria dos casos, utilizava o Modo Vertical.
As estratégias que utilizam Modo diferente de Vertical são:
|
Estratégia |
Modo PowerMILL 2012 R2 |
|
Padrão embutido |
Normal de contato |
|
Linha de fluxo |
Normal de contato |
|
Espiral Paramétrica |
Ângulo de contra-saída |
|
Padrão, utilizando percurso |
Eixo ferramenta de referência |
|
Perfil |
Normal de contato |
|
Projeção (curva, linha, plano, ponto, superfície) |
Normal ao quadro previsão |
|
Usinagem de superfície |
Normal de contato |
- Normal ao quadro previsão — Mede o ângulo de aproximação a partir da normal com o padrão que forma o quadro de previsão.

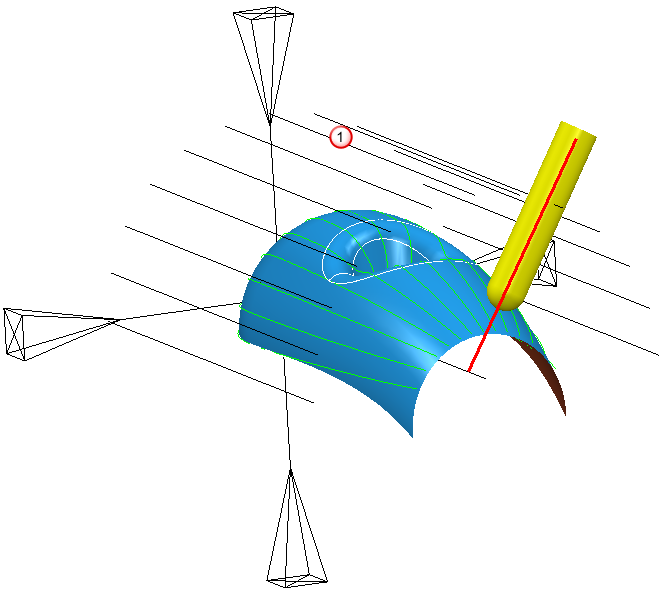

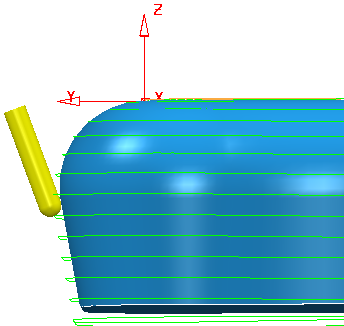

Este exemplo utiliza um percurso projeção de linha com Eixo ferramenta de:
Ângulo de aproximação 0
Ângulo de inclinação 0
Modo Normal ao quadro previsão.

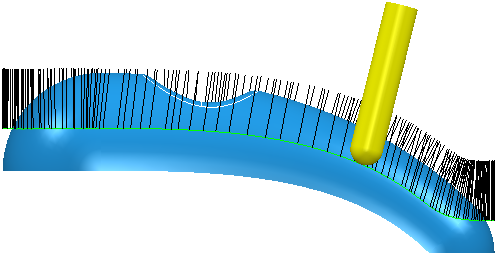

Quadro de previsãoA ferramenta é normal ao padrão (ou quadro de previsão).
- Eixo ferramenta de referência — Mede o ângulo de aproximação a partir do eixo ferramenta utilizado pelo percurso de referência. Essa opção somente está disponível para percursos de acabamento por padrão que utilizam um percurso como curva diretriz.

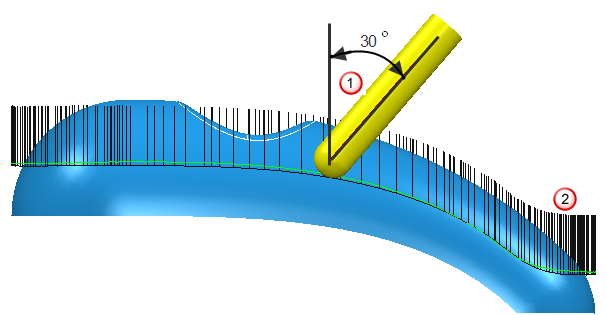

Este exemplo utiliza um percurso de padrão que utiliza um percurso de referência como curva diretriz, e um Eixo ferramenta de:
Ângulo de aproximação de 30
Ângulo de inclinação 0
Modo Eixo ferramenta de referência.
Âng aprox.
Eixo ferramenta percurso de referência - Normal à tangente — Mede o ângulo de aproximação a partir da perpendicular com a direção tangente da curva de referência. Essa opção somente está disponível para percursos de acabamento por padrão que utilizam um padrão como curva diretriz.
Este exemplo utiliza um percurso de padrão com Eixo ferramenta de:
Ângulo de aproximação 0
Ângulo de inclinação 0
Modo Normal à tangente.
- Ângulo de contra-saída — Mede o ângulo de aproximação a partir da direção de projeção correspondente ao grau de contra-saída especificado. Essa opção somente está disponível para percursos de espiral paramétrica.
Este exemplo utiliza um percurso espiral paramétrica com Ângulo de Contra-Saída 10
e Eixo ferramenta de:Eixo Ferramenta Aprox/Inclinação
Ângulo de aproximação 0
Ângulo de inclinação -20
Modo Ângulo de Contra-Saída.
Com as mesmas opções exceto:
Modo Vertical.
Eixo Ferramenta configurado como Para... ou De...
Com Eixo Ferramenta configurado como Para... ou De..., as opções de Modo são:
- Quadro de previsão — O eixo ferramenta é definido no quadro de previsão e então o percurso é projetado no modelo.

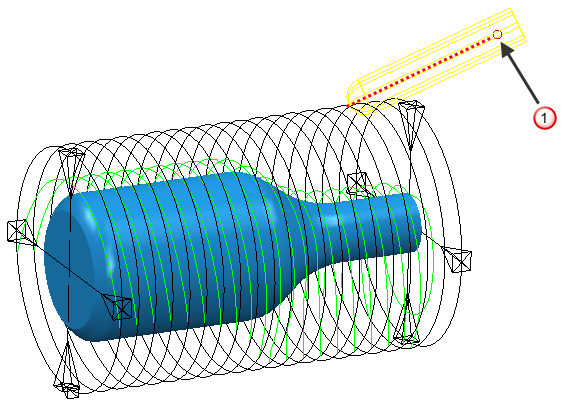

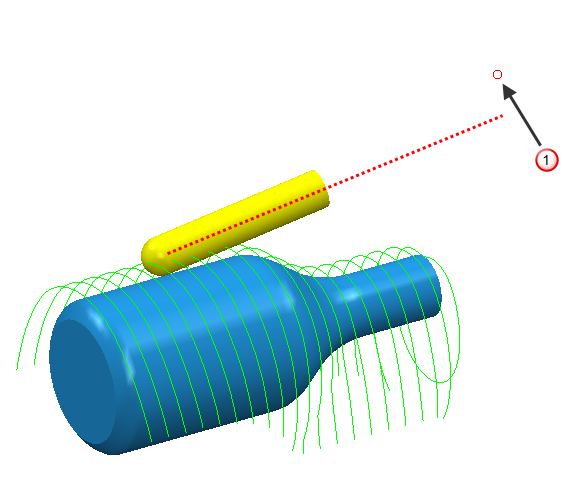

Eixo ferramenta De ponto
Modo Quadro de Previsão
De pontoO eixo ferramenta não atravessar De ponto Porém, se você aplicar offset à ferramenta até o quadro de previsão, atravessaria De ponto.
- Percurso — O percurso é projetado no modelo e então o eixo ferramenta é definido no modelo.

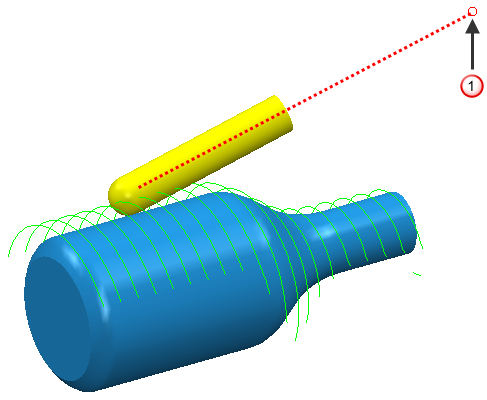

Eixo ferramenta De ponto
Modo Percurso
O eixo ferramenta atravessa De ponto.
