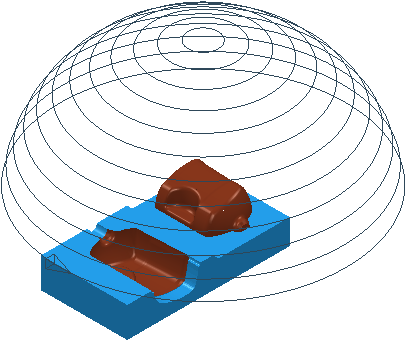

Utilize a página Acabamento por projeção de ponto para projetar um padrão esférico sobre o modelo. O centro dessa esfera é o foco do padrão, que é então usinado.
Estilo — Selecione um estilo para definir a forma do padrão.
-

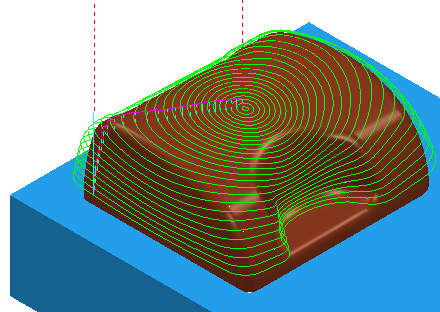

Circular — Projeta um padrão circular na superfície. O centro da esfera é o foco do padrão. O intervalo do padrão usinado é definido em termos de limites de azimute e elevação na página Padrão .
-

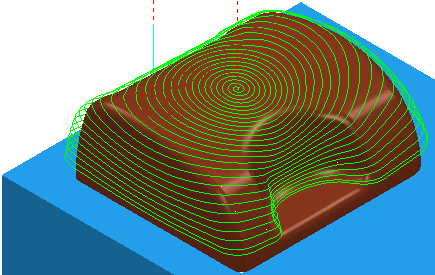

Espiral — Projeta um padrão em espiral na superfície a partir da Elevação Inicial até a Elevação Final com um Passo tipo Passo Lateral de Elevação.
Ao usinar utilizando o padrão em espiral, os limites de Ângulo de Azimute não são mais funcionais. Em vez disso, uma Direção Horária/Anti Horária torna-se ativa.
Localização — Insira as coordenadas do centro da esfera.
— Clique para exibir o diálogo Posição. Utilize o diálogo para inserir manualmente coordenadas e localizar itens na janela gráfica.

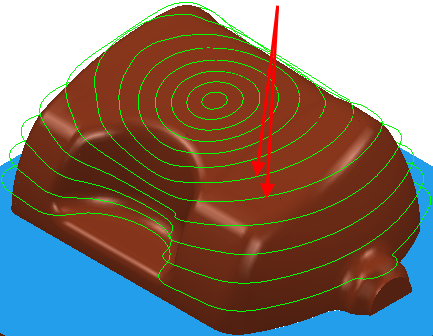

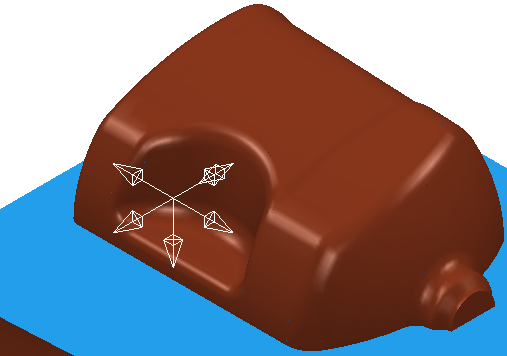

Direção — Selecione a direção para determinar quais regiões são usinadas.
Tolerância — Insira um valor para determinar com que precisão o percurso segue o contorno do modelo.
Sobremetal — Insira a quantidade de material a ser deixado na peça. Clique no botão Sobremetal
para separar a caixa Sobremetal em Sobremetal radial
Sobremetal axial
. Utilize para especificar Sobremetal Radial e Axial separados como valores independentes. Valores separados de Sobremetal Radial e Sobremetal Axial são úteis para peças ortogonais. Você pode utilizar sobremetal independente em peças com paredes inclinadas, embora seja mais difícil prever os resultados.
Sobremetal radial — Insira o offset radial com relação à ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em paredes verticais.
Sobremetal axial — Insira o offset com relação à ferramenta, apenas na direção do eixo ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em faces horizontais.
Sobremetal do componente — Clique para exibir o diálogo Sobremetal do componente , que permite especificar os sobremetais das diferentes superfícies.
Passo lateral angular — Insira o ângulo entre passos consecutivos.
Prever — Clique para criar um percurso de pré-visualização sobre a forma de projeção.
Mostrar — Selecione para exibir a pré-visualização do padrão.
