Utilize a guia Editor de Conjunto de Figura de Furo para mover e editar furos graficamente dentro de um Conjunto de Figura de Furo.
Selecione guia Conjunto de Figura de Furo > painel Furos > Editar > Editor de Conjunto de Figura de Furo para exibir a guia Editor de Conjunto de Figura de Furo.
Essa guia contém o seguinte:
Painel Editar
Apagar Seleção — Clique para apagar as figuras de furo selecionadas.
Inverter seleção — Clique para inverter as figuras de furo selecionadas.

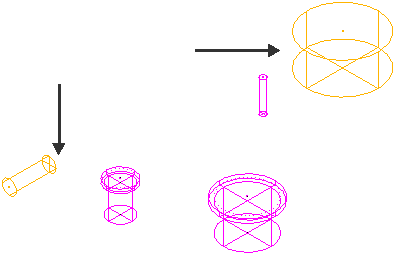

Converte isso:

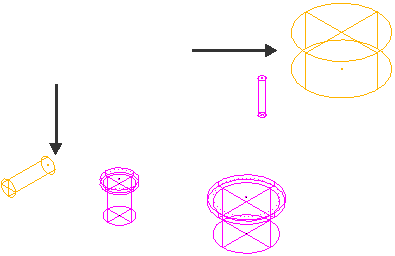

nisto:
Isso somente está disponível para conjuntos de figura de furo multi-eixos. Para inverter furos num conjunto de figura de eixo único, selecione Editar > Inverter Furos Selecionados no menu de contexto individual conjunto de figura de furo.
Painel Utilitários
Posicionar ao Redimensionar — Clique para alternar entre posicionar utilizando o cursor inteligente ou desabilitar posicionamento.
A tecla CTRL desabilita posicionamento temporariamente.
Painel Histórico
Desfazer — Selecione para reverter para o estado antes da última alteração.
Refazer — Selecione para restabelecer a edição que você acabou de desfazer.
Painel Finalizar
Aceitar — Clique para aceitar e manter todas as alterações nas figuras de furo.
Cancelar — Clique para apagar todas as alterações realizadas nas figuras de furo.

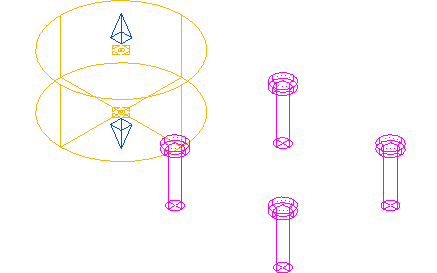

Selecionar um furo exibe instrumentação. O furo selecionado é exibido em amarelo e
é posicionado no topo e na base do furo. Os furos restantes são exibidos em magenta.
Você pode modificar o tamanho e posição da figura de furo interativamente utilizando .
- Para modificar a altura da figura de furo, posicione o cursor sobre uma das setas azuis. O cursor muda para
. Clique e arraste o mouse para modificar a altura.
- Para mover a figura de furo, posicione o cursor na área amarela ou em qualquer porção da figura de furo selecionada. O cursor muda para
. Clique e arraste o mouse para mover a figura de furo.
