Para criar furos a partir de um modelo

Contanto que o modelo de superfície original possua furos completamente definidos (como uma única superfície com base e topo), então o PowerMill pode encontrar esses furos automaticamente, que podem então ser perfurados do modo usual.

Utilizando o modelo 5axis_with_holes.dgk da pasta de Exemplos.

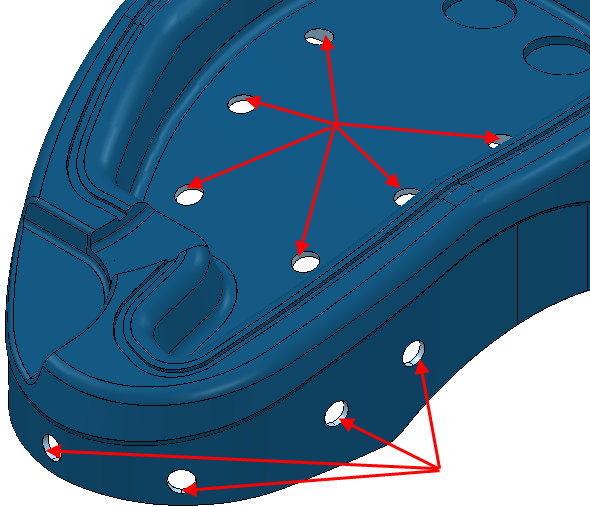

1. Selecione a área do modelo na qual você deseja procurar por furos. Nesse caso, os cilindros formando os furos.



2. Selecione guia Conjunto de Figura de Furo > painel Furos > Criar para exibir o diálogo Criar Furos.
3. No diálogo Criar Furos:
   1. Configure Criar a partir de como Modelo.
   2. Selecione Criar furos compostos.
   3. Selecione Agrupar furos por eixo.
   4. Desmarque Editar após criação.
   5. Clique em Aplicar.

   O PowerMill reconhece os furos selecionados e cria os conjuntos de figura de furo, furos e planos de trabalho.

   Você pode agora perfurar os furos do modo usual.

Nota: Este método assume que o topo do furo possua um valor Z maior que a base.
