Diálogo Hélice

Utilize o diálogo Hélice para criar uma hélice.

Para exibir o diálogo Hélice:

1. Selecione guia Editor de Curva > painel Criar > Curvas > Hélice, o que associa uma hélice ao cursor.



2. Clique na janela gráfica para definir o centro da base da hélice.

Esse diálogo contém o seguinte:

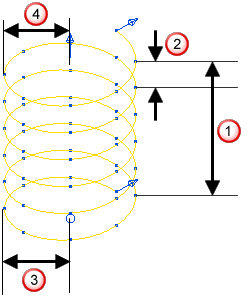

• Altura — Insira a altura da hélice.

  Nesse caso, o Raio inferior é igual ao Raio superior.

• Passo — Insira a distância entre voltas sucessivas.
• Voltas — Insira o número de revoluções na hélice.



Nota: Altura, Passo, e Voltas são inter-relacionados. Você pode editar quaisquer dois valores com o terceiro travado.

• Destravado — Quando exibido, você pode editar o valor. Quando destravado, alterar outros valores pode alterar valores não travados.
• Travado — Quando exibido, você não pode editar o valor. Quando travado, alterar outros valores não altera valores travados.

Nota: Clique no botão para alternar entreTravado e Destravado .

• Pontos em cada volta — Insira o número de pontos em cada volta.
• Raio superior — Insira o raio no topo da hélice.
• Raio inferior — Insira o raio na base da hélice.
• Raio constante — Quando selecionado, cria uma hélice reta. Quando não selecionado, permite criar uma hélice cônica.

  Hélice reta:



  Hélice cônica:



• Inverter direção — Selecione para alterar de uma hélice anti-horária para uma hélice horária.

  Selecionar Inverter direção converte isso:



  nisto:



• Topo fechado — Selecione para finalizar a hélice com um círculo no topo.

  Não selecionado:



  Selecionado:



• Base fechada — Selecione para finalizar a hélice com um círculo na base.

  Não selecionado:



  Selecionado:



Para maiores informações, consulte Exemplo de criação de uma hélice.
