Curvas

Selecione uma opção no menu Curvas para criar curvas Bézier, curvas compostas, elipses, espirais, hélices ou seções planas.

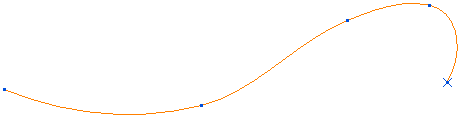

• Curvas Bézier — Clique para criar uma curva Bézier. As curvas são definidas interativamente ou inserindo coordenadas.

  Isso cria uma curva unindo pontos especificados pelo usuário.



  Curvas Bézier são curvas cúbicas paramétricas. A porção da curva entre pontos é um segmento. Cada segmento é definido por um ponto inicial e final, tangente inicial e final, e magnitude inicial e final. Na criação, existe continuidade de tangência entre segmentos.

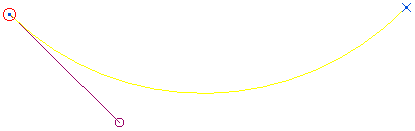

  Selecionar a curva e então um ponto na curva exibe o ponto, tangente e magnitude.



  Editar a curva permite:

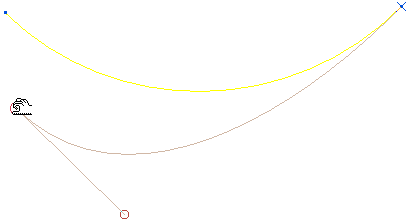

  Mover o ponto inicial/final:

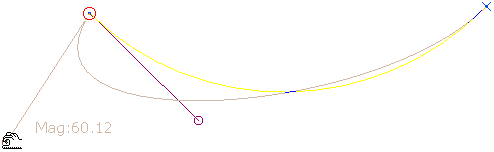

  Alterar a direção da tangente:

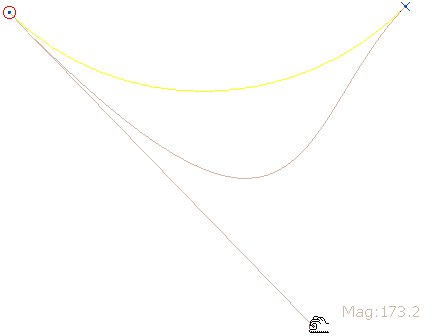

  Alterar a magnitude da tangente:



  Para maiores informações, consulte Exemplo de criação de curvas Bézier e Editando uma curva Bézier.

• Criador de curva composta — Clique para exibir a barra de ferramentas Criar Curva Composta. Utilize para criar uma curva composta a partir de curvas e superfícies existentes.
• Elipse — Clique para criar uma elipse especificando seu centro, comprimento do eixo maior e comprimento do eixo menor.
• Espiral — Clique para criar uma espiral especificando seu raio inicial, raio final e número de voltas.
• Hélice — Clique para criar uma espiral especificando a altura, passo, voltas e raio.
• Seção Plana — Clique para criar uma curva a partir de uma seção plana.
• Perfil Rotacionado — Clique para criar uma curva de perfil a partir de uma superfície rotacionada.
