Ponto inicial especifica a posição da ferramenta no início do percurso.
As páginas Ponto inicial e Ponto final apresentam os mesmos campos (exceto que Aproximar ao longo é substituído por Retrair ao longo na guia Ponto Final).
Utilize as opções para definir a posição da ferramenta no início ou no final do percurso:
Uso —Selecione a posição do ponto inicial ou final.

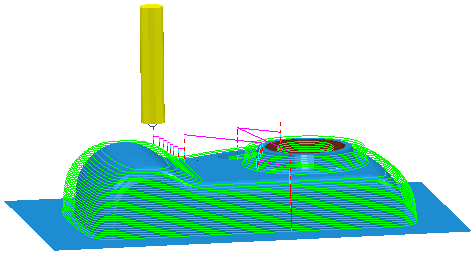

- Centro Seguro do Bloco — O ponto inicial/final está no Z Seguro acima do centro do bloco.

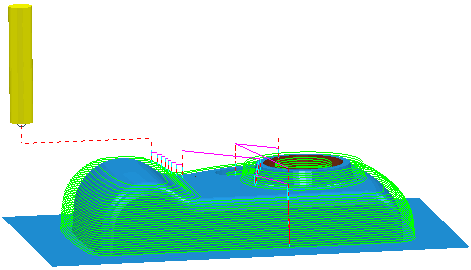

- Primeiro / Último ponto seguro — O ponto inicial / final está no Z Seguro acima do primeiro / último ponto no percurso. Para percursos multi-eixo, o ponto inicial é definido considerando um ponto a uma distância especificada a partir do primeiro ponto no percurso, medida ao longo do eixo da ferramenta, e projetando na área Z Seguro.

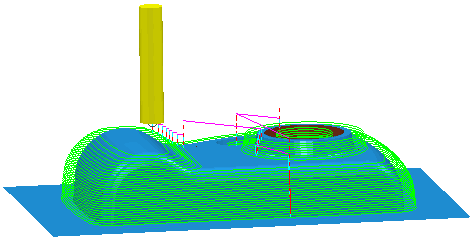

- Primeiro / Último ponto — O ponto inicial /final é posicionado na distância especificada a partir do primeiro / último ponto no percurso, medida ao longo do seu eixo ferramenta.

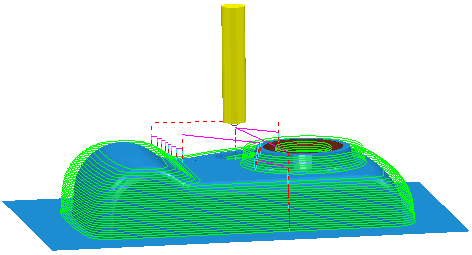

- Absoluto — O ponto inicial / final é posicionado independentemente de todas as outras propriedades no ponto definido pelo campo de Coordenadas.
Mergulho incremental — Quando selecionado, o movimento de aproximação começa a mergulhar numa distância incremental a partir do início da primeira entrada ou movimento de corte.
Movimento direto — Quando selecionado, a ferramenta é movida diretamente do ponto inicial especificado para o início da primeira entrada ou movimento de corte.
Substituir eixo da ferramenta — Selecione essa opção para definir uma orientação de Eixo Ferramenta diferente para segmentos que não sejam o primeiro ou o último. Quando selecionado, a área Eixo Ferramenta torna-se disponível.
Movimento — Selecione uma opção na lista para especificar como o eixo ferramenta é modificado conforme é movido a partir do ponto inicial / final. Essas opções somente estão disponíveis quando o eixo ferramenta puder ser alterado ao longo do percurso.
As seguintes opções apresentam um comportamento diferente dependendo da ferramenta estar se aproximando do ponto inicial ou retraindo no ponto final:
|
Movimento |
Ponto inicial |
Ponto final |
|---|---|---|
|
Simultâneo |
O eixo ferramenta é livre para mover-se ao longo do seu caminho afastando do ponto inicial. |
O eixo ferramenta é livre para mover-se ao longo do seu caminho em direção do ponto final. |
|
Mover então rotacionar |
Caminhos de área segura — A ferramenta é movida para a posição acima do seu alvo dentro da área segura, então muda o eixo ferramenta quando deixa a área segura. Caminhos seguros — A ferramenta é movida diretamente para o final do caminho de aproximação e então muda o eixo ferramenta. |
O eixo ferramenta permanece fixo até que alcance o final do caminho de retração. |
|
Rotacionar então mover |
O eixo ferramenta é alinhado com a primeira entrada ou movimento de corte no início do caminho de aproximação, antes de qualquer movimento ser executado. |
Caminhos de área segura — A ferramenta é alinhada com o eixo especificado no ponto final quando alcança a área segura e então é movida para o ponto final. Caminhos diretos — O eixo ferramenta é alinhado com o ponto final no início do movimento de retração. |
|
Normal da superfície de rápido |
O eixo ferramenta é fixado perpendicularmente à área segura conforme é movido através dela. Essa opção somente está disponível para percursos que se movem através da área segura. |
O eixo ferramenta é fixado perpendicularmente à área segura conforme é movido através dela. Essa opção somente está disponível para percursos que se movem através da área segura. |
|
Reiniciar máquina ferramenta |
O eixo ferramenta permanece alinhado com a orientação inicial da máquina ferramenta até que a ferramenta alcance a distância de aproximação especificada com relação ao seu alvo. |
Após a distância de retração especificada, a máquina ferramenta é restaurada para sua orientação inicial. |
Aproximação / retração separada — Selecione essa opção para definir os movimentos de primeira aproximação ou última retração diferentemente dos movimentos de aproximação e retração em outras ligações rápidas.
- Aproximar / Retrair ao longo — Selecione uma opção na lista para definir a direção dos movimentos de primeira aproximação e última retração.
Eixo ferramenta — Os movimentos de Primeira aproximação e Última retração apresentam a mesma orientação que o eixo ferramenta.
Normal de contato — Os movimentos de Primeira aproximação e Última retração são normais ao ponto de contato. Esta opção não está disponível se o percurso não for gerado com normais de contato.
Tangente — Os movimentos de Primeira aproximação e Última retração aproximam ao longo da direção tangencial.
Radial — Os movimentos de Primeira aproximação e Última retração aproximam ao longo da direção radial com relação ao eixo ferramenta.
- Distância de Aproximação / Retração — Insira o comprimento do movimento de aproximação ou retração no início ou no final do percurso.
Distância de mergulho incremental — Especifique como medir os movimentos de mergulho com relação a um alvo em vez da superfície de mergulho. Essa opção somente está disponível para o ponto inicial.
- Distância — Insira a distância acima do início de um segmento de percurso na qual interromper um mergulho rápido, e realizar uma aproximação controlada no percurso
-
Medir a partir de — Selecione uma opção para especificar como a distância ao início do movimento de mergulho é medida:
- Ponto do percurso — Mede as distâncias incrementais para movimentos de mergulho com relação ao início do segmento do percurso (altura Z atual).
- Material — Mede as distâncias incrementais para movimentos de mergulho com relação à altura do material no início do segmento do percurso.
Coordenadas — Insira as coordenadas para definir a posição do ponto inicial ou final. Essa opção somente está disponível quando Uso estiver configurado como Absoluto.
— Clique para exibir o diálogo Posição . Utilize o diálogo para inserir manualmente coordenadas e localizar itens na janela gráfica.
Eixo da ferramenta — Define o Eixo ferramenta do ponto inicial e final de um percurso multi-eixo. Essa opção somente está disponível se você tiver selecionado Substituir eixo da ferramenta.
— Clique para exibir o diálogo Direção , que permite editar a direção de um item.
Travar — Utilize esse botãocomo um interruptor para determinar se o ponto inicial ou final é ou não atualizado quando alterações são feitas em valores que foram utilizados para criar o ponto.
— O ponto inicial ou final está destravado, então é recalculado sempre que qualquer um dos valores de que depende for modificado. Por exemplo, para um ponto inicial dependente do bloco, uma alteração no Z Seguro resulta em recálculo do ponto inicial.
— O ponto inicial ou final está travado até que seja recalculado na guia Pontos inicial e final. As opções nas áreas Ponto inicial ou Ponto final não estão disponíveis quando o ponto apropriado está travado.
