Trimando objetos por uma seleção

Você pode utilizar esta opção para limitar o seguinte:

• objetos em arame por:
  • objeto em modelo de arames
  • superfície
  • malha.
• superfícies por:
  • superfície
  • malha.
• sólido por uma malha.
• malha por:
  • malha
  • modelo de arames
  • (superfícies usando a guia Editar > painel Projetar > opção Pontos. O modelo de arames é projetado na malha ao longo do plano principal do plano de trabalho ativo).
• nuvens por:
  • malha
  • superfície
  • plano de trabalho
  • modelo de arames.
• um grupo de superfícies e sólidos por um objeto em arame.
• objetos por um plano.

Utilize a seguinte técnica para trimar objetos:

1. Selecione o objeto cortante.

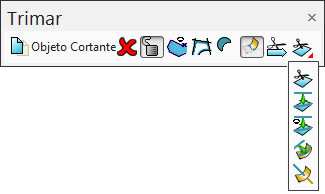

2. Clique na guia Editar > painel Limitar > Seleção para exibir a barra de ferramentas Trimar:



3. Utilize as seguintes opções na barra de ferramentas para trimar uma seleção de objetos por um objeto cortante:
   • Manter original.
   • Objeto cortante desmarcado/selecionado.
   • Objeto cortante destravado/travado.
   • Criar e utilizar polígono como ferramenta cortante.
   • Criar e utilizar curva composta como ferramenta cortante.
   • Manter ambos.
   • Trimar ambos.
   • Próxima solução.
   • Flyout Trimar. Ao clicar repetidamente nesse botão, os seguintes modos de trimagem são circulados:

     Trimar.

     Projetar ao longo do eixo normal ao plano principal.

     Projetar ao longo do eixo normal à vista.

     Projetar ao longo da normal da superfície.

     Trimar superfície por uma curva.

4. Selecione o objeto a ser trimado.
