Objetos cortantes

Objetos cortantes são utilizados para limitar (estender ou reduzir) outros objetos.Um objeto cortante pode ser:

• um objeto que já seja parte do modelo.
• uma curva composta ou polígono criado especificamente como objeto cortante.

Selecionando um objeto de corte

Selecione um objeto de corte de uma das seguintes maneiras:

• Selecione um objeto antes de selecionar Trimar na barra de ferramentas.
• Se nenhum objeto estiver selecionado antes de selecionar Trimar, selecione um imediatamente após acessar o comando. Para selecionar um grupo de objetos, você deve utilizar seleção por caixa.

Assim que a operação de trimagem for concluída, o objeto cortante é desmarcado, a menos que esteja travado.

Dica: Para utilizar os mesmos objetos cortantes várias vezes, clique em Travar próximo a Objeto Cortante na barra de ferramentas Trimar.

Para alterar os objetos cortantes:

1. Se os objetos cortantes estiverem travados, clique no botão Travar para destravá-los.
2. Desmarque os objetos cortantes atualmente selecionados clicando no botão V próximo a Objeto Cortante ou clique num espaço vazio na janela gráfica.
3. Selecione um novo objeto cortante. Para selecionar um grupo de objetos, utilize seleção por caixa.

Criando objetos cortantes

Crie um objeto cortante de uma das seguintes maneiras:

• Usando Criar curva composta na barra de ferramentas Trimar para criar uma curva composta temporária. Essa curva composta torna-se o objeto cortante e é automaticamente apagada assim que não tiver mais utilidade.
• Usando a opção Ferramenta dinâmica na barra de ferramentas Trimar:
  1. Selecione uma malha.
  2. Selecione a guia Editar > painel Limitar > Seleção para exibir a barra de ferramentas Trimar.
  3. Clique no botão Ferramenta dinâmica .

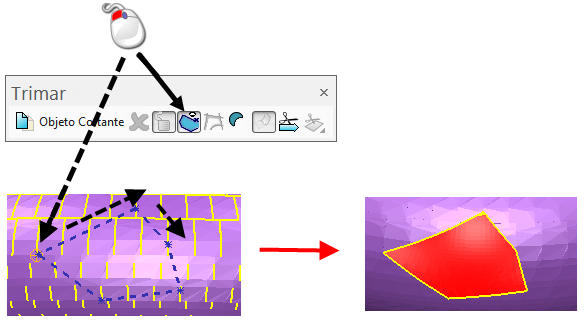

  4. Clique no ponto inicial e clique em pontos adicionais para criar um polígono na malha. Clique no ponto inicial novamente para concluir o polígono.


  O polígono é utilizado como a ferramenta de corte.
