Editando planos de trabalho graficamente

1. Selecione o plano de trabalho para exibir suas alças gráficas.



2. Selecione a alça para a edição que você deseja realizar e arraste-a para a posição necessária.

   Para cada edição gráfica, a alça a ser selecionada é mostrada abaixo:

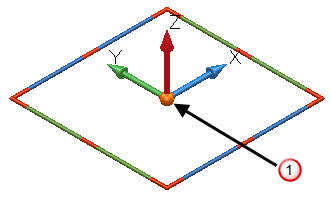

   • Para mover a origem do plano de trabalho:



     Selecione a alça para mover a origem do plano de trabalho.

     As coordenadas da origem do plano de trabalho ativo são exibidas (em vermelho) na barra de Status, próximo à lista suspensa Plano de trabalho.

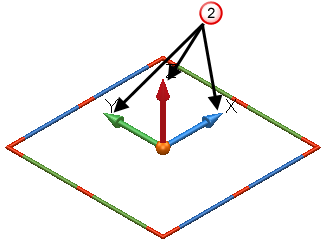

   • Para alterar a direção do eixo:



     Selecione uma alça para alternar a direção dos eixos X, Y, ou Z.

     Se o botão do mouse for liberado sobre um item, então o eixo aponta diretamente para esse item.

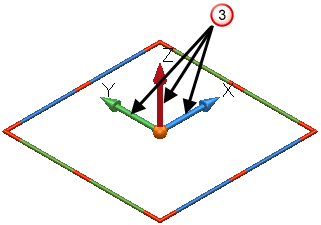

   • Para mover o plano de trabalho ao longo de um dos seus eixos:



     Selecione uma alça para mover o plano de trabalho ao longo dos eixos X, Y, ou Z.

   • Para girar em torno de um de seus eixos:

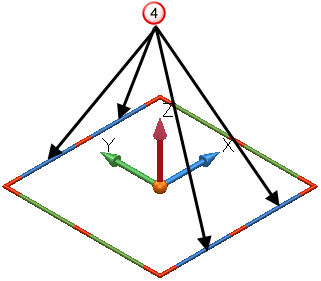

     Selecione qualquer alça azul para girar o plano de trabalho em torno do seu eixo X.

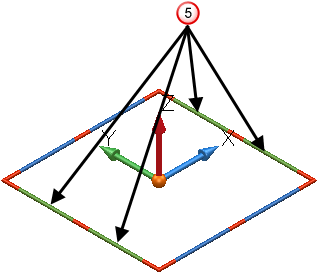

     Selecione qualquer alça verde para girar o plano de trabalho em torno do seu eixo Y.

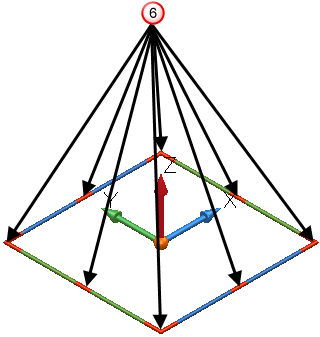

     Selecione qualquer alça vermelha para girar o plano de trabalho em torno do seu eixo Z.

     Se o botão do mouse for liberado sobre um item, então a rotação é posicionada nesse item. Por exemplo, se a alça na extremidade do eixo Y fosse arrastada e solta sobre um item, então visualizando pelo eixo Z, o eixo Y estaria apontando diretamente para esse objeto.
