Editando um plano de trabalho - Alinhando com uma face inclinada no modelo

Para alinhar um plano de trabalho existente com uma face inclinada no seu modelo:

1. Selecione o plano de trabalho para exibir suas alças gráficas.



2. Movimente o plano de trabalho clicando em geometria existente na face inclinada.



   O plano de trabalho é movido para sua nova posição.

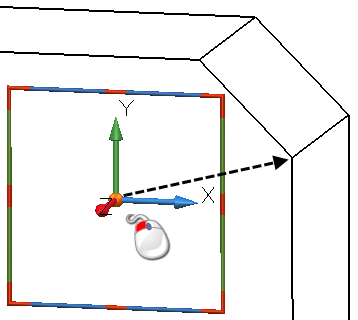

3. Arraste um dos eixos do plano de trabalho em direção a outra porção de geometria existente.

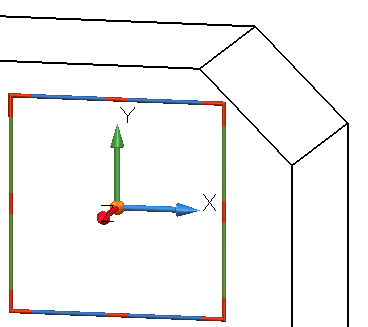

   A direção do eixo X é alterada de modo a posicionar-se na face inclinada.



   O PowerShape procura o melhor alinhamento para os outros dois eixos (alterando-os o mínimo possível).

4. Para alinhar os outros eixos na superfície inclinada, rotacione o plano de trabalho em torno do eixo que acaba de ser posicionado.



   O plano de trabalho é rotacionado em torno de seu eixo X de forma que o eixo Y se posicione na face inclinada.



Nota: Se tivéssemos arrastado o eixo Y em vez de rotacionar o plano de trabalho em torno do seu eixo X, o eixo X seria movido.

O plano de trabalho está agora alinhado com a face inclinada do modelo. Você agora pode trabalhar diretamente na face inclinada do seu modelo.
