Exemplo de separação da cavidade e macho de um sólido

Utilize o assistente de Separação Cavidade/Macho Sólido para dividir uma peça nos seus itens de moldagem.

Por exemplo:

1. Selecione a peça.
2. Clique na guia Assistente > painel Separação da Peça > Separar Sólidos.



   A peça é dividida em seções de cavidade e macho.

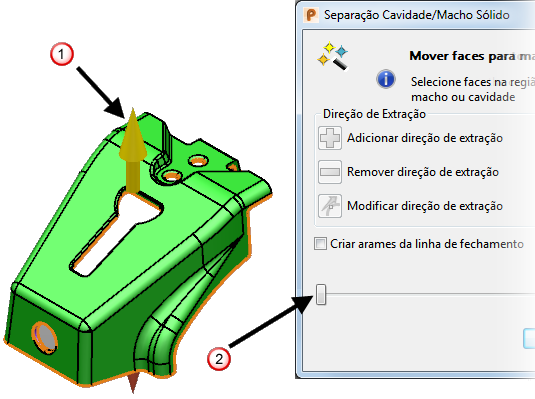

3. Abra a peça utilizando um dos seguintes:
   • setas de direção de extração .
   • barra deslizante no diálogo .

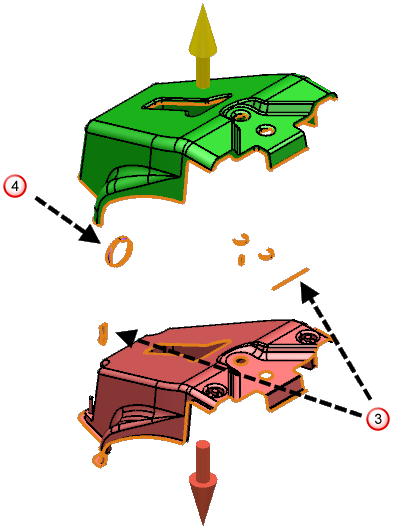

   Quaisquer faces ambíguas permanecem na região central e .

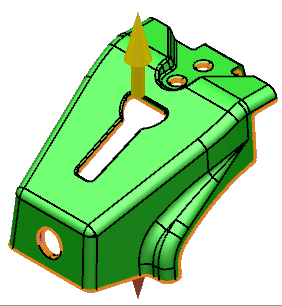

4. Alternar para exibir ou ocultar Sombreamento de contra-saída; esse sombreamento indica faces com inclinação insuficiente quando visualizadas por cima ou por baixo da ferramenta.

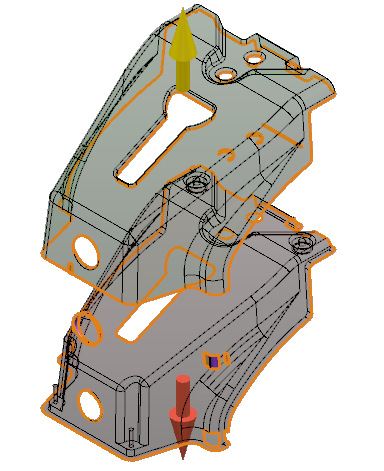

5. Clique para selecionar Transparência macho cavidade. Isso permite visualizar claramente as faces que são ambíguas, isto é, que não foram atribuídas à cavidade ou ao macho.



   Nota: Você pode atribuir faces ambíguas a uma peça em modo transparente, mas pode atribuir somente uma face clicando na seta de direção de extração.

   Caso você não esteja em modo transparente, também poderá atribuir uma face ambígua clicando no macho ou cavidade.

6. Clique em para cancelar a seleção de Transparência macho cavidade.
7. Rotacione o modelo para visualizar as faces ambíguas individuais.
8. Atribua as faces ambíguas indicadas ao macho como segue:

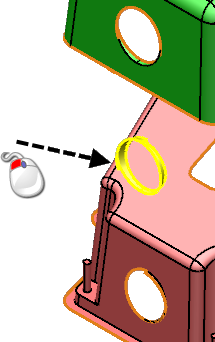

   1. Selecione a face ambígua.
   2. Clique na face do macho ou seta de direção de extração
9. Para atribuir as faces ambíguas , você precisa criar uma nova linha de extração como segue:

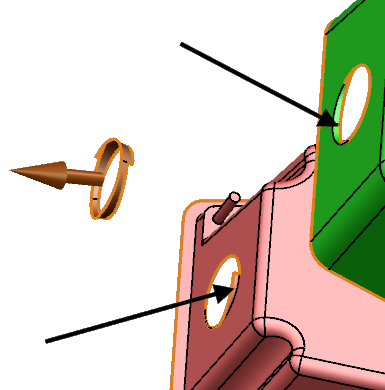

   1. Selecione a face ambígua.



   2. Clique para exibir a direção de extração padrão para a face selecionada.



   3. Clique em (barra de ferramentas Selecionar direção de extração) para aceitar a direção de extração padrão e atribuir a peça selecionada à nova direção de extração.
10. Atribua as faces ambíguas restantes indicadas à nova direção de extração.



11. Feche a peça.
12. Selecione Criar arames da linha de fechamento para criar arames que representam a linha de fechamento.
13. Clique em Encerrar. Você agora possui:
    • três sólidos: o macho, a cavidade e o macho lateral criado na nova direção de extração.
    • modelo de arames que representa a linha de fechamento.
