É possível editar uma vista de forma gráfica utilizando alças gráficas, que são exibidas quando você seleciona a vista.
O cursor assume a forma de uma mão quando você movimenta o mouse sobre as alças.

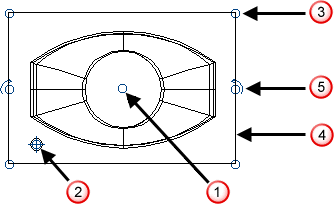

Existem cinco tipos de alças:

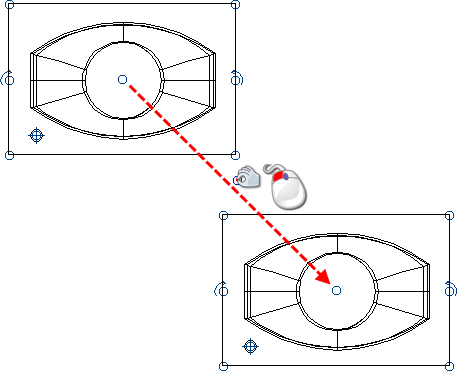

- A alça de centro
é utilizada para posicionar a vista. Segure a alça e movimente a vista para a nova posição:
- A alça
de origem, como a alça de centro, é utilizada para posicionar a vista. Segure a alça e movimente a vista para a nova posição.
Diferente da alça de centro, essa alça utiliza o cursor inteligente para entrada de posições. Por exemplo, exibe rótulos e linhas de construção conforme você passa sobre pontos-chave.
Para maiores detalhes, consulte Utilizando o Cursor Inteligente para inserir posições.

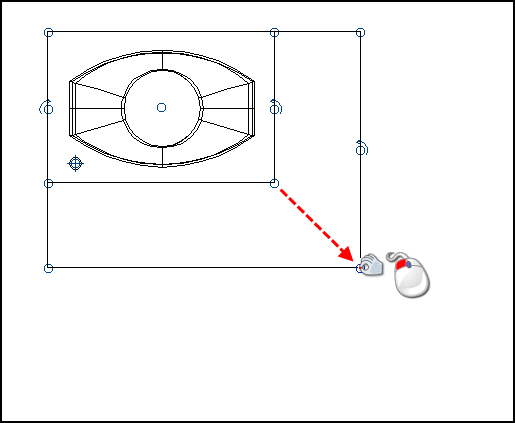

- Alças de canto
são utilizadas para redimensionar a vista. Quando você move a alça, os dois lados anexados à alça são redimensionados:

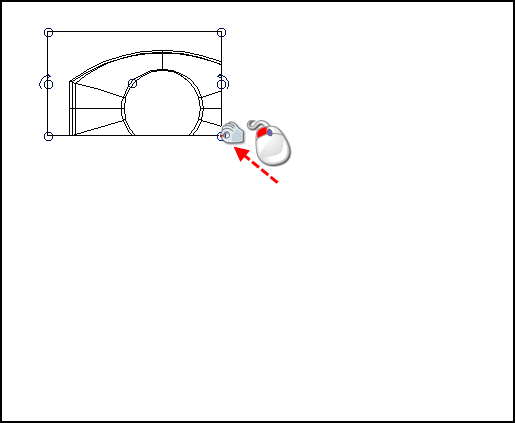

Quando você redimensiona a vista, visualiza mais ou menos do modelo. A imagem abaixo mostra o que é visualizado se você encolher a vista. A vista do modelo é restringida à fronteira da vista:

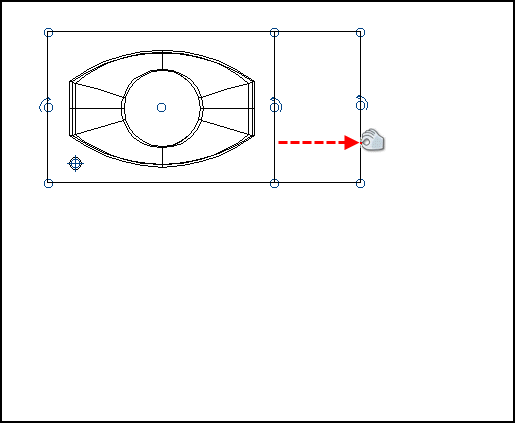

- Alças de lateral
também redimensionam a vista. No entanto, somente o lado da vista com a alça é redimensionado:

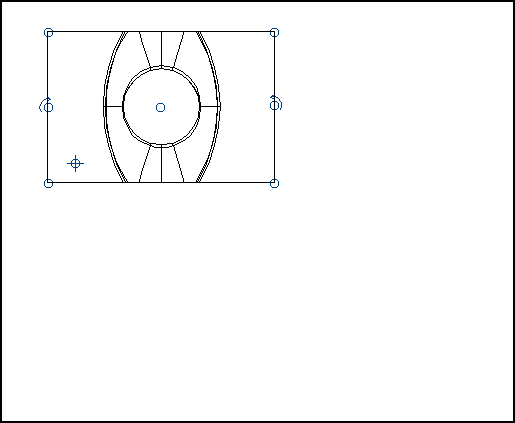

- Alças de rotação
giram a vista em 90
. Clique na alça de rotação direita para rotacionar a vista 90 em sentido anti-horário e na alça de rotação esquerda para rotacionar 90 no sentido horário.
O modelo é rotacionado dentro da vista:
