Use as propriedades térmicas definidas por tipos esquemáticos

Os tipos esquemáticos definem as propriedades térmicas para elementos de construção durante o projeto esquemático.

As análises de energia subsequentes utilizam então as propriedades térmicas correspondentes, que fornecem informações mais detalhadas do que os tipos conceituais padrão.

É possível selecionar as categorias de elementos específicos para as quais você desejar utilizar tipos esquemáticos. Quaisquer categorias de elementos não sobrepostos com um tipo esquemático irão continuar a utilizar os tipos conceituais padrão. Se a opção Elementos detalhados estiver ativada, os tipos esquemáticos e o tipos conceituais serão substituídos pelas propriedades térmicas com base no material, onde definidas.

Nota: Para portas, a análise de energia usa as propriedades térmicas para uma porta de madeira R2, mesmo se você selecionar um outro tipo de porta na caixa de diálogo Tipos esquemáticos. As portas internas são modeladas como paredes internas (sem abertura); elas são atribuídos ao tipo conceitual padrão para paredes internas.

Para utilizar propriedades térmicas definidas por tipos esquemáticos

1. Clique na guia Analisarpainel Otimização da energia (Configurações de energia).
2. Na caixa de diálogo Configurações de energia, em Outras opções, clique em Editar.
3. Na caixa de diálogo Configurações avançadas de energia, para Tipos esquemáticos, clique na coluna Valor e clique em .

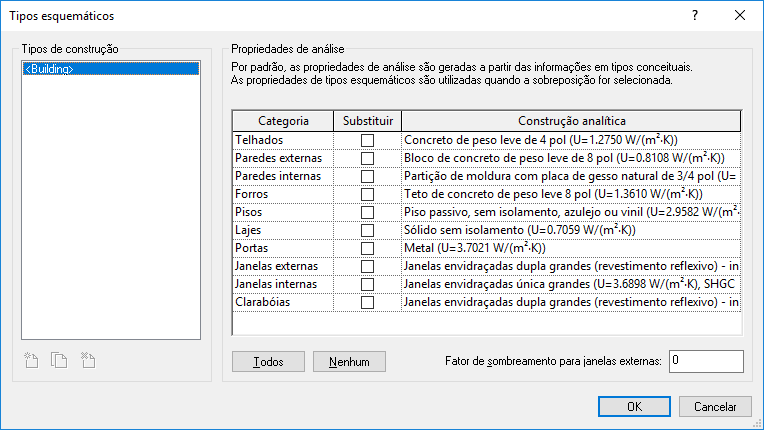

   A caixa de diálogo Tipos esquemáticos exibe a lista de categorias de elementos, com a caixa de seleção Substituir desmarcada para todas as categorias.


4. A caixa de diálogo Tipos esquemáticos, faça o seguinte:
   1. Para uma categoria para a qual você deseja utilizar propriedades térmicas definidas por tipos esquemáticos, selecione Substituir. Na coluna Construção analítica, utilize a lista suspensa para selecionar a construção desejada.
      Nota: Para selecionar Substituir para todas as categorias, clique em Todas. Para reverter isso, clique em Nenhum.
   2. Para continuar a usar as propriedades térmicas definidas pelos tipos conceituais para algumas categorias, desmarque suas caixas de seleção Substituir.
   3. Clique em OK.

Ao executar a próxima análise de energia, as propriedades térmicas para os tipos esquemáticos (construções analíticas) são usadas para estas categorias de elementos.

Para suposições sobre tipos esquemáticos, faça o download deste arquivo.
