Siga as seguintes práticas recomendadas ao configurar seu modelo para análise dos sistemas.
Requisitos do sistema
Verifique cada uma das seguintes condições para ajudar a aumentar a probabilidade de ter uma simulação bem-sucedida.
- Um ciclo de água quente precisa ter ao menos uma serpentina com uma carga anexada.
- Um ciclo de condensador precisa ter um equipamento com uma carga anexada.
- Um ciclo de água resfriada precisa ter um equipamento com uma carga anexada.
- Um sistema de ar precisa ter ao menos um equipamento de zona com uma carga anexada.
- Um item de equipamento de zona precisa atender a uma zona condicionada; caso contrário, não haverá carga à qual o equipamento possa responder.
Configuração do sistema
Há uma variedade de configurações de sistema que podem causar um erro na simulação ou podem não se comportar conforme esperado. Siga as regras a seguir para evitar esses problemas.
- Um espaço não deve ser para um tipo de equipamento de zona não condicionado e outro tipo de equipamento de zona, como PTAC. A imagem a seguir representa um exemplo de uma configuração incorreta no Navegador do sistema.

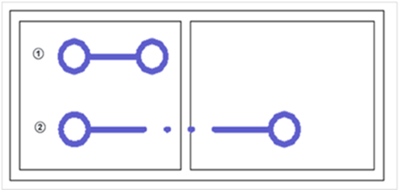

- Um espaço não deverá estar presente em um equipamento de zona com um comportamento do tipo Espaços de grupo no equipamento e em um equipamento de zona com um comportamento do tipo Um por espaço se a definição agrupada tiver mais de um espaço. Usando Contornos da zona do sistema, ele deverá ter uma aparência semelhante à imagem abaixo.
- Os Contornos da zona do sistema rotulados como 1 são anexados ao equipamento de zona que tem um comportamento do tipo Um por espaço.
- Os Contornos da zona do sistema rotulados como 2 correspondem ao equipamento de zona com um comportamento do tipo Espaços de grupo no equipamento.
- Se dois equipamentos de zona exibirem os Espaços de grupo no comportamento do equipamento, os espaços que servem só poderão se sobrepor (ser anexados aos dois equipamentos de zona) se todos os espaços forem sobrepostos.

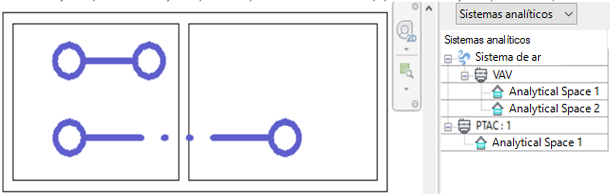

- É mostrada abaixo uma configuração inválida. O Espaço analítico 1 e o Espaço analítico 2 estão presentes no equipamento de zona do VAV, mas o Espaço analítico 2 não está presente no PTAC.

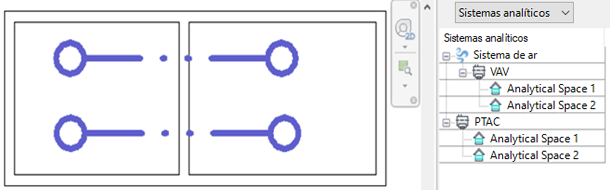

- Uma configuração válida com ambos os espaços presentes em cada equipamento de zona é mostrada na imagem a seguir.
- É mostrada abaixo uma configuração inválida. O Espaço analítico 1 e o Espaço analítico 2 estão presentes no equipamento de zona do VAV, mas o Espaço analítico 2 não está presente no PTAC.

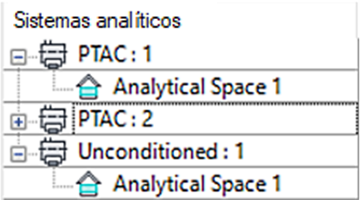

O espaço nomeado Espaço analítico 1 é um Equipamento de zona do tipo Não condicionado e do tipo PTAC, o que não é válido.
Observações adicionais
Embora não seja um requisito, é uma prática recomendada só agrupar espaços que sejam espacialmente colocalizados. Na simulação, presume-se que os espaços agrupados têm um volume de ar perfeitamente misto, o que não é realista se os espaços não são adjacentes.
